Автоматизированная испытательная машина TR518 SII

с ручным приводомдля печатной платыдля электронной промышленности

Введение

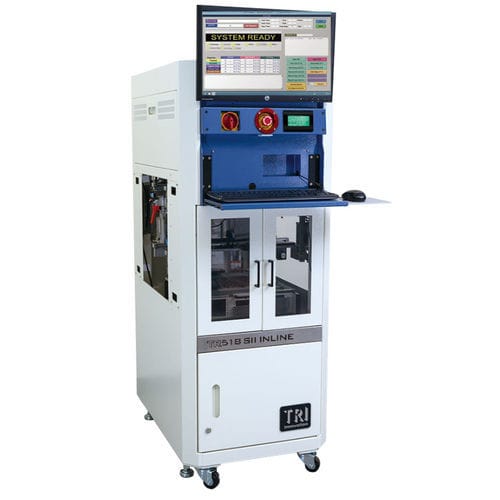

TR518 SII INLINE — гибкая автоматизированная инлайн-платформа для MDA-тестирования печатных плат среднего размера. Поддерживает семейство TR518 SII и обеспечивает до 2496 аналоговых точек тестирования в полностью электрической, совместимой с SMEMA конфигурации.

Особенности

• Инлайн-платформа MDA для интеграции в производственную линию
• Разработана для MDA-тестеров TR518 SII компании TRI
• SMEMA-совместимость при минимальной занимаемой площади
• Полностью электрическая конструкция (без сжатого воздуха)

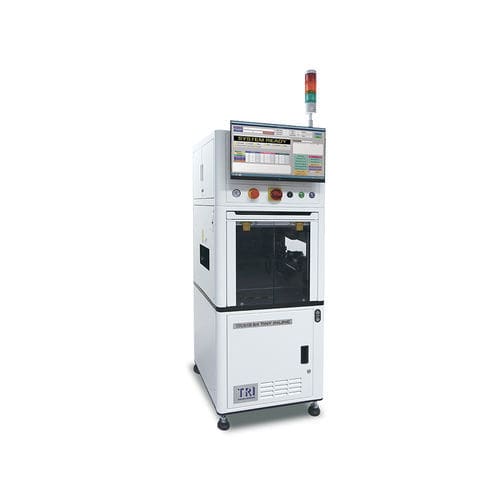

• До 2496 аналоговых точек (вариант TINY INLINE: 1024)

Технические характеристики тестера
Аналоговые тестовые точки: TR518 SII INLINE: 2496; TR518 SII TINY INLINE: 1024
Операционная система: ПК, совместимый с Microsoft® Windows, с USB, Windows 10
Тип оснастки: Inline / ручная вставка

Аналоговые испытания

• Коммутирующая матрица измерений 6-wire
• Программируемые источники AC/DC и DC высоковольтные/токовые
• Измерение компонентов R/L/C

Опциональные компоненты

• TestJet — вектор-независимое обнаружение разрыва цепи
• Программируемый DC высоковольтный источник до 100 V / 100 mA
• Система управления выходом: YMS 4.0

Обработка плат
Мин. размер PCB: 50 x 50 mm
Макс. размер PCB: TR518 SII INLINE: 450 x 300 mm (опция: 500 x 360 mm); TR518 SII TINY INLINE: 330 x 250 mm
Толщина PCB: 0,6 – 5 mm


Габариты
WxDxH: TR518 SII INLINE: 900 x 900 x 1640 mm; TR518 SII TINY INLINE: 600 x 800 x 1640 mm
Примечание: не включает сигнальную башню, высота башни: 392 mm
Вес: TR518 SII INLINE: 470 kg; TR518 SII TINY INLINE: 320 kg

Дополнительная информация
Полностью электрическая инлайн-платформа, совместимая с SMEMA, разработана для минимизации занимаемой площади и обеспечения MDA-тестирования TR518 SII в производственных линиях.

Характеристики / Технические спецификации

• Модель: TR518 SII INLINE (вариант: TR518 SII TINY INLINE)
• Производитель / Марка: TRI (Test Research, Inc.)
• Аналоговые точки тестирования: до 2496 (INLINE); 1024 (TINY INLINE)
• ОС: ПК, совместимый с Microsoft® Windows, с USB, Windows 10
• Тип фиксации: Inline / ручная вставка
• Аналоговое оборудование: 6-wire матрица переключений; программируемые AC/DC и DC высоковольтные/токовые источники; измерение R/L/C
• Опции: TestJet (вектор-независимое обнаружение разрыва цепи); программируемый DC высоковольтный источник до 100 V / 100 mA; YMS 4.0
• Мин. размер платы: 50 x 50 mm
• Макс. размер платы: 450 x 300 mm (INLINE) / опция 500 x 360 mm; 330 x 250 mm (TINY INLINE)
• Толщина платы: 0,6 – 5 mm
• Габариты (WxDxH): 900 x 900 x 1640 mm (INLINE); 600 x 800 x 1640 mm (TINY INLINE)
• Вес: 470 kg (INLINE); 320 kg (TINY INLINE)
