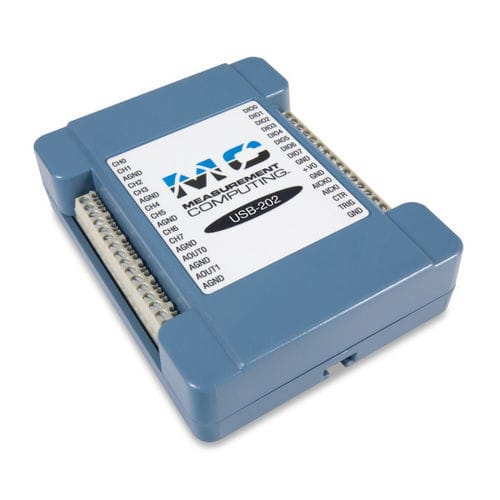

Система сбора данных напряжение USB-202

Measurement Computing USB-202 - это недорогое многофункциональное устройство DAQ с интерфейсом USB, предназначенное для сбора данных общего назначения. Это устройство имеет восемь 12-разрядных аналоговых входов напряжения SE, два аналоговых выхода, восемь цифровых входов/выходов и один вход счетчика. USB-202 имеет максимальную частоту дискретизации 100 кС/с. Диапазон аналоговых входов фиксирован и составляет ±10 В. Устройство работает от USB и не требует внешнего питания. USB-202 имеет два 12-разрядных аналоговых выходных канала. Выходы могут обновляться одновременно со скоростью до 125 к/с на канал. Один выход может обновляться со скоростью до 250 С/с. Диапазон выходных сигналов фиксирован и составляет от 0 В до 5 В. Каждое устройство серии USB-200 обеспечивает один вход внешнего тактового сигнала и один выход тактового сигнала для аналогового входного пейсера. Пользователи могут подключить внешний тактовый сигнал к входному разъему внешнего тактового генератора. При использовании внутреннего тактового сигнала каждое устройство выводит тактовый сигнал выборки АЦП. Устройство также предоставляет восемь цифровых линий ввода/вывода TTL-уровня. Каждый цифровой канал программно выбирается для ввода или вывода. При настройке на выход каждый цифровой канал может выдавать/поглощать до ±24 мА. Каждое устройство серии USB-200 поддерживает один 32-разрядный счетчик событий TTL-уровня, который принимает входные сигналы с частотой до 1 МГц. Программная поддержка включает DAQami, дополнительное приложение из коробки для регистрации данных, визуализации и генерации сигналов. Данные можно просматривать в реальном времени или после сбора на настраиваемых пользователем дисплеях. Драйверы включены для самых популярных приложений и языков программирования, включая Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB®, Linux® и Python™.
