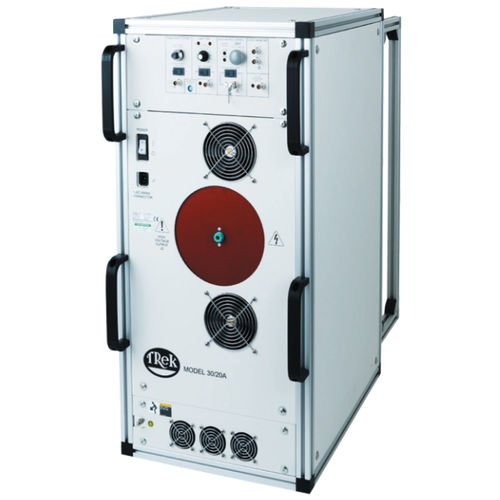

Модельное 30/20A DC-стабилизированный, высоковольтный усилитель силы отличая всем полупроводниковый дизайн для высокого тарифа ряда, широкая ширина полосы частот, и малошумная деятельность. Оно установлен как noninverting с фиксированным увеличением 3000 V/V и защищен против излишек условий напряжения тока и перегрузок по току которые могут быть произведены активными нагрузками или короткими замыканиями выхода к земле. Напряжение тока точности и настоящие мониторы предусматривают представления низшего напряжения высоковольтных выхода и нагрузки настоящих в целях слежения или для пользы как сигналы обратной связи в системе короткозамкнутого витка.
4 квадранта, раковины этапа активного выхода или настоящее источников к реактивному или активные нагрузки повсеместно в ряд напряжения тока выхода. Это необходимо для того чтобы достигнуть точного ответа выхода и высоких тарифов ряда потребованных реактивными нагрузками.
Ключевые спецификации
Напряжение тока выхода: 0 к DC ±30 kV или AC пика
Течение выхода: 0 к DC мам ±20 или AC пика
Тариф ряда: Больше чем 550 V/µs
Большая ширина полосы частот сигнала: DC до больше чем 2,5 КГц (искажение 2%)
Увеличение: Зафиксированное 3000 V/V
Применения включают
Диэлектрические исследования
Ловушки иона луча электронов и поиск иона
Electrospinning
Электростатическое отклонение (включая управление рулем луча иона)
Электростатическое регулирование положения факела
Электростатическая левитация
Электростатическое осаждение
Испытание высоковольтного кабеля
Высоковольтный компонентный испытывать
Исследования плазмы (включая диэлектрическая разрядка барьера)
Особенности и преимущества
выход 4-квадранта для управлять емкостными нагрузками
Система короткозамкнутого витка для высокой точности
Короткое замыкание защищенное для предохранения от оборудования
Полностью полупроводниковый дизайн для безуходной деятельности
---
