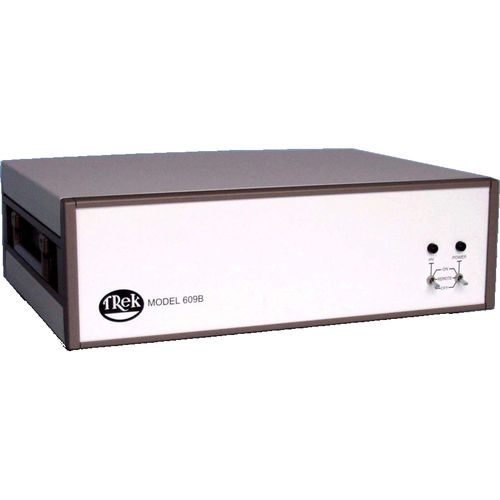

Модель 609B-3 представляет собой стабильный высоковольтный усилитель мощности постоянного тока, используемый в промышленности и научных исследованиях. Он имеет полностью полупроводниковую конструкцию для высокой скорости разворота, широкой полосы пропускания и работы в условиях пониженного шума. Четырехквадрантный активный выходной каскад поглощает ток или ток источника в реактивную или резистивную нагрузку во всем диапазоне выходного напряжения. Этот тип выхода необходим для достижения точного отклика выхода и высокой скорости нарастания напряжения, требуемой для различных нагрузок, таких как высокоемкостные или реактивные нагрузки. Он конфигурируется как неинвертирующий усилитель, инвертирующий усилитель или как дифференциальный усилитель. В устройство могут быть подключены различные конфигурации входов.
Ключевые характеристики
Выходное напряжение: от 0 до ±10 кВ постоянного или пикового напряжения переменного тока
Выходной ток: от 0 до ±2 мА DC или пик AC
Скорость разлета: Больше 30 В/мкс
Большая полоса пропускания сигнала: от постоянного тока до более чем 400 Гц (1% искажение)
Усиление: Крепление при 1000 В/В
Области применения
Смещение переменного или постоянного тока
атмосферная плазма
разряд диэлектрического барьера
электроактивные полимеры (ЭАП)
электрофорез
электрофотосъёмка
электрореологические жидкости
электростатическое отклонение
электрооптическая модуляция
характеристика ферроэлектрических материалов
управление ионным лучом
масс-спектрометры
Особенности и преимущества
Четырехквадрантный выход для управления емкостными нагрузками
Система с замкнутым контуром для высокой точности
Защита от короткого замыкания для защиты оборудования
Стабильный постоянный ток для программируемых систем электропитания
Низкий уровень шума на выходе для сверхточных выходов
Свидетельство о калибровке, отслеживаемое НИСТ, предоставляется с каждым устройством
соответствие стандарту CE
---
