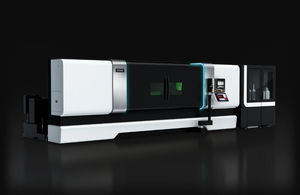

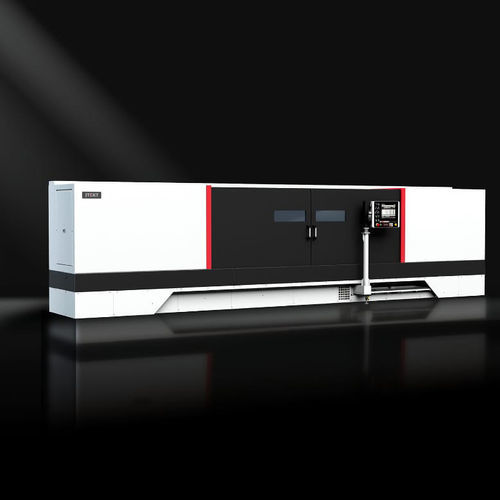

Цилиндрический станок для шлифования G5

для деревадля крупногабаритных деталейЧПУ

Общее описание
Серия G5 — CNC круглошлифовальный станок для высокоточной обработки крупных деталей. Повышенная грузоподъемность и высокожесткая конструкция обеспечивают стабильную точность обработки. Автоматическое определение условий обработки, автоматическое измерение диаметра и регулировка упора уменьшают разброс, вызванный квалификацией оператора, и снижают трудозатраты. STAT BEARING®, прецизионная подрезка скользящих поверхностей, меры по тепловой и вибрационной устойчивости позволяют длительно поддерживать высокую точность для крупных валов и роликов.

Преимущества

• Автоматизация настройки и измерений/регулировок снижает нагрузку при определении режимов обработки и минимизирует вариации, связанные с мастерством оператора.
• Автоматическое измерение диаметра и регулировка упора упрощают работу и помогают поддерживать стабильное качество обработки.
• Прецизионная подрезка основных скользящих поверхностей, меры против тепловых смещений и низковибрационная станина обеспечивают долгосрочное поддержание точности.
• Поддержка более крупных и тяжелых заготовок: нагрузка между центрами до 1 500 кг (с опциями), мощный шпиндель шлифовального круга и увеличенные диаметры кругов.

Основные функции

• Автоматическое измерение диаметра и регулировка упора
• Автоматическое определение условий обработки в режиме 'Easy Operation'
• Рукоятка steer-by-wire и выдвижная панель управления для помощи в эксплуатации
• Вместимость заготовки до 1 500 кг между центрами (зависит от модели/спецификации)
• Электродвигатель шпинделя круга: 11 кВт (стандарт) [15 кВт опция]
• Функция регулировки конуса задней бабки
• Высокожесткая, низковибрационная станина и прецизионно подрезанные поверхности
• STAT BEARING® (гидродинамический подшипник) для снижения износа и высокой жесткости/демпфирования
• Полное ограждение между центрами, режимы sleep-in/wake-up и функции визуализации энергопотребления для обеспечения безопасности и экологичности

Технические характеристики
Расстояние между центрами (мм): 1 000 / 1 600 / 2 500 / 3 200 / 4 000
Проход над столом (мм): φ560
Шлифовальный диаметр (мм): φ0–φ550
Нагрузка между центрами (кг): 500 [1 000 / 1 500]
Наружный диаметр круга (мм): φ610 [φ760]
Линейная скорость круга (м/с): 33 [45]
Мощность шпинделя круга (кВт): 11 [15]
Масса нетто (кг): 8 000 / 10 000 / 12 000 / 14 000 / 17 000
[ ] обозначают опциональные спецификации
