TFT ЖК-дисплей имеет жидкокристаллический слой между стеклянной подложкой, образованной TFT-матрицами и прозрачными электродами пикселей, и другой стеклянной подложкой с цветовым фильтром (RGB) и прозрачными встречными электродами. Каждый пиксель в активной матрице сопряжен с транзистором, включающим конденсатор, который дает возможность каждому субпикселю сохранять свой заряд, вместо того чтобы требовать пересылки электрического заряда каждый раз, когда его необходимо изменить. Это означает, что TFT LCD дисплеи более отзывчивы.
Цветные (красный, зеленый, синий) сигналы данных от основной системы (например, ПК, генератора сигналов и т.д.) модулируются платой обработки сигналов в наилучшую форму для активной матричной системы и посылаются на LSI драйвера, которые управляют отдельными TFT матрицами. TFT-массив, как электрооптический переключатель, регулирует количество передаваемого света от блока подсветки, когда он управляется сигналами данных. Цветные изображения создаются путем регулирования количества передаваемого света через TFT-массив красных, зеленых и синих точек

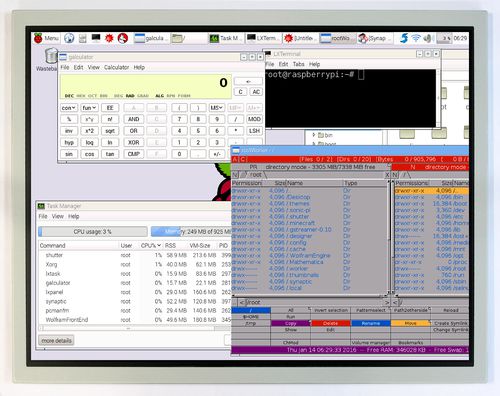

15-дюймовый цветной TFT ЖК-дисплей LVDS 1024x768
- Размер экрана (диагональ) : 15 дюймов
- Разрешение: 1024*768
- Режим отображения: TM с нормальным белым цветом
- Напряжение: 3.3 В
- Направление просмотра : 12H
- Габаритные размеры : 326.5×253.5×11.8 (мм)
- Активная область :304.128x 228.096(мм)
- Интерфейс: LVDS
- Подсветка: светодиод
- Рабочая температура -20 ~ +70°C
- Температура хранения -30 ~ +80°C
---
