Электрический кабель питания POWERFLEX® BESS ULTRA

ударопрочныймаслоустойчивыйустойчивый к УФ-лучам

Краткое описание
POWERFLEX® BESS ULTRA 1,8/3kV — сверхгибкий силовой кабель, разработанный для требовательных систем аккумуляторного хранения энергии (BESS) и критических сетевых установок. Высокая гибкость упрощает прокладку в стеснённых или сложных трассах, а материалы изоляции и оболочки подходят для наружной, подземной и трубной прокладки.

Типичные области применения

• Основное распределение постоянного тока (DC): объединение мощности от нескольких батарейных стоек в центральную DC-шину с надёжной изоляцией и огнестойкими свойствами.
• Соединения между элементами и модулями: внутренние связи между отдельными элементами и модулями в шкафах и стойках для безопасной передачи постоянного тока.
• Интеграция в переменный ток и подключение к сети: кабели между инвертором и объектом/сеткой для стабильной отдачи энергии и синхронизации с сетью.

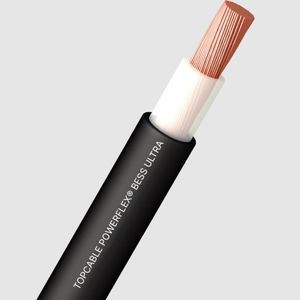

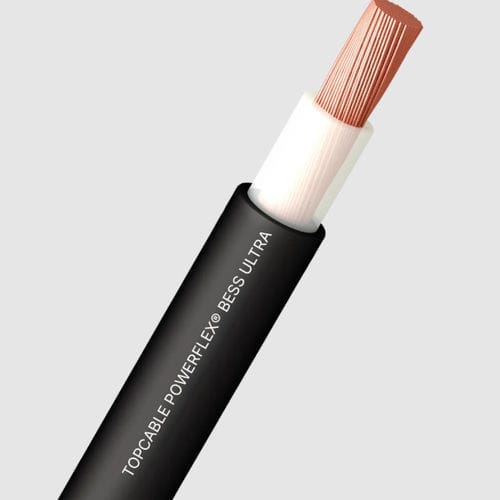

Конструкция

• Проводник: медь, класс 5 (гибкий) и класс 6 (очень гибкий) до 150 мм².
• Изоляция: XLPE, натуральный цвет.
• Внешняя оболочка: PVC (гибкий), чёрный цвет.

Стандарты и соответствие

• Соответствует IEC 60502-1.
• Стандарты и одобрения: CE; RoHS.
• Регламент по строительным продуктам: реакция на огонь Eca (EN 50575).

Ключевые характеристики

• Электрические параметры: Номинальное напряжение 1,8/3 (3,6) kV AC; 4,5 (5,4) kV DC.
• Тепловые параметры: Максимальная температура проводника 90°C; максимальная температура при коротком замыкании 250°C (макс. 5 с); минимальная рабочая температура -40°C (фиксированные и защищённые установки); минимальная температура при монтаже и обращении 0°C (поверхность кабеля).
• Пожарные характеристики: Нераспространение пламени согласно EN 60332-1 и IEC 60332-1; реакция на огонь CPR: Eca (EN 50575); сниженные выбросы галогенов (хлор <15%).
• Механические характеристики: Минимальный радиус изгиба при монтаже 5× диаметр кабеля (≤ 50 mm) и 6× диаметр кабеля (> 50 mm); ударопрочность AG2 (средняя степень).
• Экологические характеристики: Хорошая химическая и маслостойкость; стойкость к УФ (UNE 211605); водостойкость AD8 (погружение).
• Условия монтажа: Подходит для наружной установки, в земле, в трубе и на лотке; может быть проложен на открытом воздухе и в земле без дополнительной защиты.
• Прочее: Маркировка по метрам.

Отказ от ответственности
Предоставленная информация носит справочный характер и не является юридически обязательной. Спецификации, значения и технические данные могут быть изменены без предварительного уведомления. Официальный PDF-технический паспорт является авторитетным источником проверенных данных о продукте.

Технические характеристики

• Семейство продуктов: POWERFLEX® BESS ULTRA
• Номинальное напряжение (AC): 1,8/3 (3,6) kV
• Номинальное напряжение (DC): 4,5 (5,4) kV
• Материал и класс проводника: медь класс 5 и класс 6 до 150 мм²
• Материал изоляции: XLPE (натуральный)
• Материал внешней оболочки: PVC (гибкий), черный
• Стандарты: IEC 60502-1; CE; RoHS
• CPR реакция на огонь: Eca (EN 50575)
• Тепловые показатели: макс проводник 90°C; короткое замыкание 250°C (макс. 5 с); эксплуатация -40°C; монтаж 0°C
• Механика: радиус изгиба 5× (≤50 mm) / 6× (>50 mm); удар AG2
• Экология: устойчив к UV (UNE 211605); погружение AD8; хорошая химическая и маслостойкость
