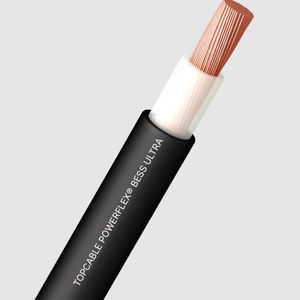

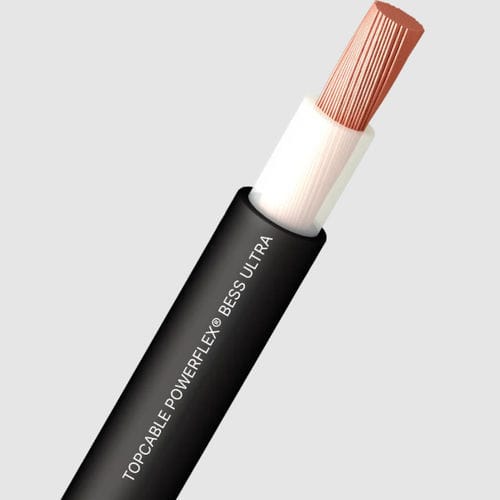

Электрический кабель питания POWERFLEX® BESS ULTRA

устойчивый к УФ-лучамс замедлителем пламениводостойкий

Обзор
POWERFLEX® BESS Ultra разработан и изготовлен для наиболее требовательных систем накопления энергии на батареях (BESS) и сетевых установок. Сверхгибкий силовой кабель, оптимизированный для сложных трасс прокладки; упрощает монтаж и сокращает время установки. Подходит для захоронения, прокладки в кабельных каналах и наружного использования без дополнительной защиты. Водостойкость: AD8 (полное погружение). Соответствует IEC 60502-1 и UNE 21123-2.

Типичные области применения

• Распределение питания: кабели DC для основной распределительной сети, объединяющие питание от нескольких батарейных стоек в центральную DC-шину; требуют прочной конструкции, высококачественной изоляции и огнестойких свойств.
• Соединения модулей: межэлементные и межмодульные соединения внутри шкафов/стоек батарей для обеспечения безопасной и эффективной передачи энергии.
• Интеграция в сеть и подключение к сети: кабели, соединяющие инвертор батареи с объектом или энергосетью для стабильного экспорта энергии и надежной синхронизации.

Конструкция

• Проводник: медь, класс 5 (гибкий) до 150 мм²; медь, класс 6 (гибкий) от 185 мм².
• Изоляция: XLPE, естественный цвет.
• Наружная оболочка: PVC (гибкий), черный.

Стандарты и одобрения

• Согласно: IEC 60502-1; UNE 21123-2.
• Одобрения: CE; KEMA-KEUR; BUREAU VERITAS; AENOR; RoHS; RETIE.
• Регламент средств строительного рынка: Eca (EN 50575).

Характеристики / Технические спецификации

• Электрические характеристики: 0,6/1 (1,2) кВ AC; 1,5 (1,8) кВ DC.
• Тепловые характеристики: Максимальная температура проводника 90ºC; максимальная температура при коротком замыкании 250ºC (макс. 5 с); минимальная эксплуатационная температура -40ºC (фиксированные и защищенные установки); минимальная температура монтажа/обработки 0ºC (на поверхности кабеля).
• Поведение при пожаре: Непродолжительное распространение пламени согласно EN 60332-1 и IEC 60332-1; Реакция на огонь CPR: Eca согласно EN 50575; Сниженные выбросы галогенов (хлор <15%).
• Механические характеристики: Минимальный радиус изгиба при монтаже: 5× диаметр кабеля (для диаметра ≤ 50 мм); 6× диаметр (для диаметра > 50 мм). Ударная прочность: AG2 (средняя степень).
• Экологические характеристики: Устойчивость к химикатам и маслам: Хорошая; УФ-устойчивость (UNE 211605); Водостойкость: AD8 (погружение).
• Условия монтажа: На открытом воздухе, в земле, в трубопроводе, на лотке.
• Прочее: Метрическая маркировка.

Примечания
Данные и технические характеристики носят ориентировочный характер и могут быть изменены производителем. Для детальных требований проекта обращайтесь к официальному техническому паспорту POWERFLEX® BESS ULTRA.

Характеристики / Технические спецификации (сводка)

• Коммерческое обозначение: POWERFLEX® BESS ULTRA
• Номинальное напряжение AC: 0,6/1 (1,2) кВ
• Номинальное напряжение DC: 1,5 (1,8) кВ
• Проводник: медь, класс 5 (гибкий)
• Изоляция: XLPE (естественный цвет)
• Оболочка: PVC гибкий, черный
• Макс. температура проводника: 90 °C
• Макс. температура при коротком замыкании: 250 °C (макс. 5 с)
• Мин. эксплуатационная температура: -40 °C (фиксированные установки)
• Монтаж: наружный, лоток, в земле, в трубопроводе
• Поведение при пожаре: EN 60332-1 / IEC 60332-1 (нераспространение); CPR Eca (EN 50575)
• Водостойкость: AD8 (погружение)
• Минимальный радиус изгиба: 5× диаметр (≤50 мм) / 6× диаметр (>50 мм)
• Стандарты: IEC 60502-1, UNE 21123-2
