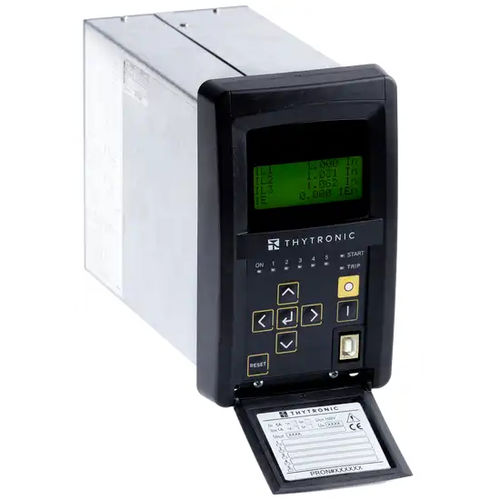

Реле типа NA21 обычно используется в радиальных сетях высокого, среднего и низкого напряжения в качестве защиты фидеров или силовых трансформаторов. В системах с твердым заземлением защита от сверхтоков может использоваться на фидерах любой длины, в то время как в незаземленных системах, системах с катушкой Петерсена и/или заземленным сопротивлением защита от сверхтоков может использоваться на фидерах небольшой длины, чтобы избежать нежелательных отключений из-за вклада емкостного тока фидера при внешнем замыкании на землю. Помимо фазной и остаточной защиты от сверхтока, предусмотрены следующие защитные функции:
- тепловая защита линий и силовых трансформаторов
- Защита от недостаточного тока для контроля открытия СВ
- Защита отрицательной последовательности от несимметричных коротких замыканий и несимметричных нагрузок
- Защита I2/I1 от обрыва фазы в условиях низкой нагрузки
- Автоматическое повторное включение.
СТАНДАРТНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ И УПРАВЛЕНИЯ
- Перегрузка по току фазы со стороны H и со стороны L
- Максимальный остаточный сверхток
- Автоматический АПВ
- Отказ выключателя
- Контроль ТТ
- Контроль цепи отключения
- Недостаточный ток
- Перегрузка по току отрицательной последовательности
- Тепловое изображение Трансформатор
---
