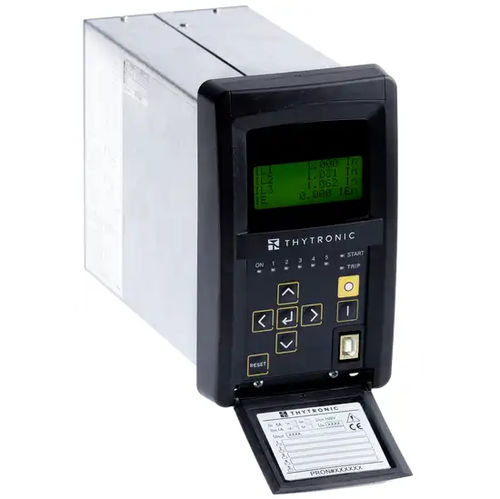

Реле типа NA20 обычно используется в радиальных сетях высокого, среднего и низкого напряжения в качестве защиты фидеров или силовых трансформаторов. В системах с твердым заземлением защита от сверхтоков может использоваться на фидерах любой длины, в то время как в незаземленных системах, системах с катушкой Петерсена и/или заземленным сопротивлением защита от сверхтоков может использоваться на фидерах небольшой длины, чтобы избежать нежелательных отключений из-за вклада емкостного тока фидера при внешнем замыкании на землю. Помимо фазной и остаточной защиты от сверхтока, предусмотрены следующие защитные функции:
- Тепловая защита линий и силовых трансформаторов.
- Защита от недостаточного тока для контроля открытия СВ.
- Защита отрицательной последовательности от несимметричных коротких замыканий и несимметричных нагрузок.
- Защита I2/I1 от обрыва фазы в условиях низкой нагрузки.
СТАНДАРТНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ И УПРАВЛЕНИЯ
- Фазовый сверхток сторона H и сторона L
- Максимальный остаточный сверхток
- Отказ выключателя
- Контроль ТТ
- Контроль цепи отключения
- Недостаточный ток
- Перегрузка по току отрицательной последовательности
- Тепловое изображение Трансформатор
---
