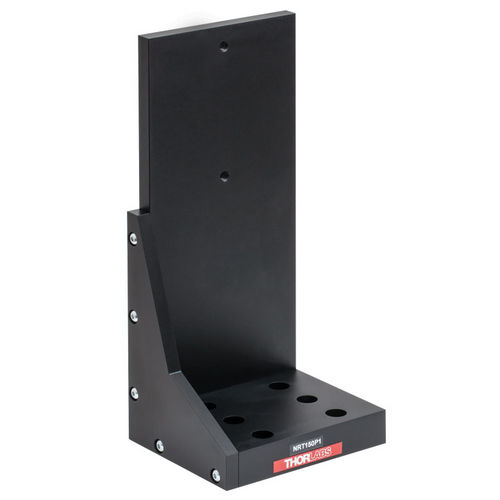

Линейный координатный стол NRT Series

механизированный2 оси

Низкопрофильный 150 mm линейного перемещения Облегченное алюминиевое тело Разрешение Microstepping XYZ конфигурируемое Опционный архив тарировки Введение NRT серии располагать этапы идеально одеты для применений которые требуют многодневного пути, высокой точности, и высокой емкости нагрузки как измерение и осмотр. Главным образом платформа поддержана 4 рециркулируя подшипниками несущей шарика установленными к точно выровнянным линейным ведущим брусьям, которые совместно способны обеспечивать ровное движение для нагрузок до 20 kg. Отрицательная реакция-свободное leadscrew производит ровный перевод который сразу управляется двухфазовым stepper мотором способным 25.600 microsteps в виток, таким образом производя позиционноцикловое разрешение меньш чем 100 nm. Магнитные переключатели предела позволяют самонавести и overdriving предохранение и в вперед и обратные направления. Stepper мотор используемый в NRT этапе имеет 50 индивидуальных магнитных зубов и идеально одет для microstepping применений. Кроме очевидного увеличения в разрешении обеспеченном путем увеличивать шаги в виток от 200 до 25.600, microstepping также позволяет для гораздо малее и гораздо ровне низкоскоростного движения чем дискретный угол шага 1.8o, и в результате, понизьте вибрационный шум. Польза трапецоидального leadscrew в NRT серии также обеспечивает несколько преимуществ над другим, более общие типы резьбы. Преимущества включают улучшенную стойкость, более низкое трение должное к улучшенному качеству поверхности, и очень немного backdrive, которое исключает потребность для механизма торможения обыкновенно необходимо с винтами шарика. NRT серии этапов компакт, делая его возможным setup эксперименты в положениях где космос минимальн. 2 этапы можно сразу штабелировать в XY конфигурацию или, с пользой вертикального кронштейна NRT150P1, 3 этапа можно установить в конфигурацию XYZ как изображено выше. Альтернативно, NRT150P1 можно сразу прикрепиться к оптически таблице для применений которые требуют одной оси вертикального перевода. Эти различные конфигурации легко достиганы используя ассортимент винтов установки которые погружены с NRT150P1. Архив тарировки Тарировка включает сервера вводить поправку на все механически ошибки своиственные в системе. Механически компоненты, как leadscrew и рычаги, можно подвергнуть механической обработке только в пределах некоторого допуска, например leadscrew может быть номинально 1mm но фактически 1.0005mm, дающ ошибку 0.5 микронов. На практике, эти ошибки аккумулирует от нескольких источников, тем ме менее они repeatable и поэтому, можно компенсировать. Во время тарировки, полная позиционноцикловая ошибка измерена на большое количество этапов и эти ошибки хранятся как взгляд вверх по таблице (LUT). LUT сохранено как архив тарировки, один архив для каждой оси на определенном этапе. Эти архивы после этого соединены к соотвествующей оси как часть процесса ассоциации этапа выполненного используя общее назначение Config APT. Когда этап двинут, LUT посоветовано с для того чтобы установить точное движение необходимо, что достигло потребованного положения. Польза архива тарировки опционна. Без его, повторимость и разрешение этапа без изменений, но никакие компенсации не сделаны для того чтобы увеличить точность. Тарировку необходимо спросить на времени заказа. Совместимый регулятор NRT серия может управляться регуляторами Stepper мотора Thorlabs', как BSC101, которое приходит с своим собственным преданным пакетом программ; однако, любой регулятор третья лица можно также использовать. Совмещано с нашим регулятором stepper мотора apt™ BSC101, NRT этап перевода обеспечивает разрешение микро--шагать 40 nm и скорости из до 12 mm/s.
