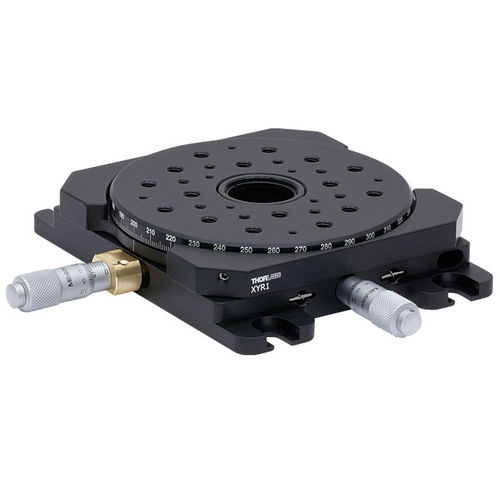

Ручной регулятор положения XYR1
роторный1 осьаналоговый

ручной регулятор положения
ручной регулятор положения
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
ручной
Направление
роторный
Количество осей
1 ось
Технология
аналоговый

Описание

XYR1 представляет собой низкопрофильную ось XY DeepL с непрерывным вращением вокруг оси Z. Центральное сквозное отверстие с резьбой SM1 позволяет использовать столик в системе визуализации, требующей освещения снизу образца. Сцена содержит массив резьбовых отверстий 1/4"-20 (M6) и 8-32 (M4) для крепления образцов и компонентов. Кроме того, ступень имеет восемь резьбовых отверстий 4-40 вокруг центрального сквозного отверстия, так что ее можно использовать с 30-мм или 60-мм сепаратором Thorlabs без использования адаптеров. Осевые микрометры X и Y на переводе DeepL имеют диапазон перемещения 1/2" (13 мм). Выгравированная угловая шкала вдоль внешнего края монтажной поверхности сцены позволяет задать угловую ориентацию сцены, которую затем можно закрепить с помощью стопорного установочного винта. Блокировка оси вращения не препятствует перемещению по осям X и Y. Блокировка оси вращения не препятствует перемещению. Для того чтобы прикрепленные компоненты не мешали вращению или перемещению сцены, верхняя поверхность платформы вращения находится над рамой XYR1.

---
