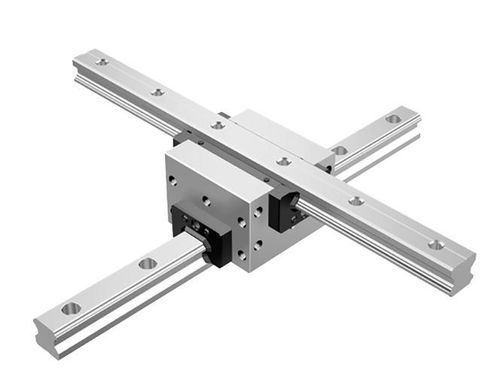

Направляющее устройство с рециркуляцией с четырьмя рядами шариков CSR series

15 мм20 мм25 мм

Обзор продукта
Интегральный тип LM-направляющей (модель CSR) сочетает две LM-рельсы и один LM-блок, обеспечивая встроенную ортогональную точность для компактных X–Y систем перемещения. В блоке и рельсе выполнены шлифованные рабочие дорожки с четырьмя рядами; шарики циркулируют через торцевые пластины и удерживаются фиксаторами, поэтому при снятии блока шарики не выпадут.

Конструкция и особенности
Внутренняя структура соответствует проверенной концепции HSR, но интегрирует две рельсы спина к спине для достижения высокой перпендикулярности. LM-блок обработан так, что ошибка перпендикулярности шести его граней составляет не более 2 μm на 100 mm.

• Равномерная нагрузка в 4 направлениях: шарики расположены под углом контакта 45° в четырех рядах, обеспечивая равномерные расчетные нагрузки в радиальном, обратнорaдиальном и боковом направлениях, что позволяет применять изделие в любой ориентации.
• Высокая жесткость: четырехрядное сбалансированное расположение шариков повышает жесткость относительно моментов. Жесткость примерно на 50 % выше, чем у комбинации из двух HSR-блоков, скрепленных болтами спина к спине, что делает CSR оптимальным для высокожестких X–Y столов; прямолинейность движения сохраняется даже при создании предварительной нагрузки.
• Вариант с внутренним седлом: поддерживает конфигурации с внутренним седлом для соответствия требованиям монтажа.

Типы / Модели

• Модель CSR: полная линейка. Базовая динамическая грузоподъемность C: 10,9–100 кН. Базовая статическая грузоподъемность C0: 15,7–135 кН. Размеры: 15, 20, 25, 30, 35, 45.
• Модель CSR-S: укороченный/компактный тип. Базовая динамическая грузоподъемность C: 19,8–40,5 кН. Базовая статическая грузоподъемность C0: 27,4–53,7 кН. Размеры: 20, 25, 30.

Размерные и монтажные примечания
Длина L в таблицах размеров включает аксессуары защиты от загрязнений (код UU или SS). Установка других защитных аксессуаров или смазочного оборудования увеличит общую длину блока. Максимальная длина указывает стандартную максимальную длину LM-рельса. Данная модель не доступна с отверстием для смазки на верхней поверхности.

Стандартные длины и максимальные длины LM-рельсов (сводка)
Ед. изм.: мм
CSR 15 — стандартная длина рельса LM (LO): 160, 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600. Стандартный шаг F: 60. G,g: 20. Макс. длина: 2200.
CSR 20 — стандартная длина рельса LM (LO): 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600, 1720, 1840, 1960, 2080, 2200. Стандартный шаг F: 60. G,g: 20. Макс. длина: 3000.
CSR 25 — стандартная длина рельса LM (LO): 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1300, 1360, 1420, 1480, 1540, 1600, 1720, 1840, 1960, 2080, 2200, 2320, 2440. Стандартный шаг F: 60. G,g: 20. Макс. длина: 3000.
CSR 30 — стандартная длина рельса LM (LO): 280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. Стандартный шаг F: 80. G,g: 20. Макс. длина: 3000.
CSR 35 — стандартная длина рельса LM (LO): 280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. Стандартный шаг F: 80. G,g: 20. Макс. длина: 3000.
CSR 45 — стандартная длина рельса LM (LO): 570, 675, 780, 885, 990, 1095, 1200, 1305, 1410, 1515, 1620, 1725, 1830, 1935, 2040, 2145, 2250, 2355, 2460, 2565, 2670, 2775, 2880, 2985, 3090. Стандартный шаг F: 105. G,g: 22,5. Макс. длина: 3090.

Типы рельсов LM с резьбовыми отверстиями (сводка)
CSR15 — тип K S1: M5, эффективная глубина резьбы ℓ1: 8, тип W S2: M5 сквозной
CSR20 — тип K S1: M6, эффективная глубина резьбы ℓ1: 10, тип W S2: M6 сквозной
CSR25 — тип K S1: M6, эффективная глубина резьбы ℓ1: 12, тип W S2: -
CSR30 — тип K S1: M8, эффективная глубина резьбы ℓ1: 15, тип W S2: -
CSR35 — тип K S1: M8, эффективная глубина резьбы ℓ1: 17, тип W S2: -
CSR45 — тип K S1: M12, эффективная глубина резьбы ℓ1: 24, тип W S2: -

Примечания
Длина L в таблицах включает аксессуары защиты от загрязнений (UU или SS). Показанные максимальные длины рельсов являются стандартными для каждого типа; более длинные рельсы можно состыковать, но это может повлиять на точность и стабильность. Эта модель не имеет отверстия для смазки на верхней поверхности.
