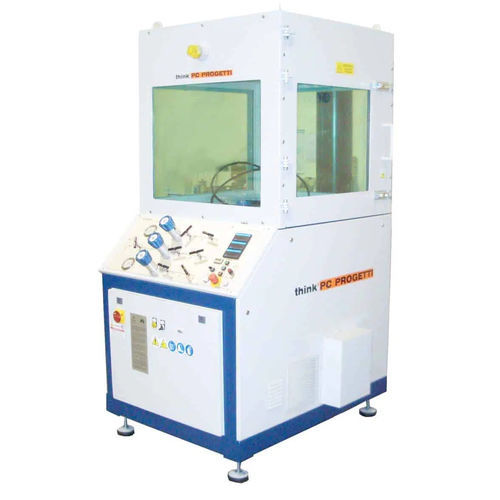

Система сброса давления для испытательного стенда SKMM-100/GAS/B4

для клапана

Управление осуществляется с помощью электрических кнопок на графической синоптической панели или ручных игольчатых клапанов (GAS). Каждый элемент процесса управляется непосредственно оператором; предусмотрен основной гарнитур безопасности на случай ошибочных маневров. Это делает SKID очень гибким к любым процедурам испытаний. Утечка может измеряться (опция) электронным счетчиком пузырьков, высокоточным водяным столбом (API), турбинным расходомером и массовым расходомером (FCI 70-2). Для обеспечения отсутствия воздуха в корпусе клапана перед заполнением его водой, а также для сокращения времени испытаний и повышения безопасности оператора может быть установлен вакуумный насос (опция). Все компоненты мокрого процесса изготовлены из нержавеющей стали и рассчитаны на рабочее давление 700 бар. Он обладает высокой пропускной способностью, а восстановление испытательной жидкости происходит автоматически. Металлические игольчатые клапаны обеспечивают высокую надежность. Для регистрации данных может быть установлен ПК на базе windows, приборы поставляются с протоколом последовательного интерфейса MODBUS (TestREC2.0-M). N2 : N2 60 / 200 / 700 бар современный Воздух : AIR 60 / 200 бар современный ОПТ ГАЗОВОГО БУСТЕРА : Доступно CAVITY TEST : Доступно ОПТ СЕРТИФИКАЦИИ ATEX : Доступно СТИЛЬ ПРОЦЕССА : Двунаправленный РАЗРЕШЕННАЯ ЖИДКОСТЬ : ГАЗ (N2, He) СИСТЕМА УПРАВЛЕНИЯ: Ручной клапан и электрические кнопки с подсветкой, установленные на графической синоптической панели ИЗМЕРЕНИЕ ДАВЛЕНИЯ : 4-20 мА датчик давления +7-сегментный цифровой дисплей РЕФ. СТАНДАРТ : API / DIN / BS /FCI ПОСЛЕДОВАТЕЛЬНЫЙ ИНТЕРФЕЙС : RS-485 ПРОТОКОЛ MODBUS ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СЕРТИФИКАЦИИ : Опция TestREC ВОЗДУХ / ГАЗ : ANSI Барботер, счетчик пузырьков, объемный барботер. ТЕХНОЛОГИЧЕСКИЕ СОЕДИНЕНИЯ : NPT 1/2"-F / HP 1/4"-F / HP 3/8"-F РАЗМЕРЫ : 1000 (Д) x 1280 (Г) x 2000 (В) Пулестойкий класс BR6 разм. 900 (L) x 700 (D) x 700 (H)
