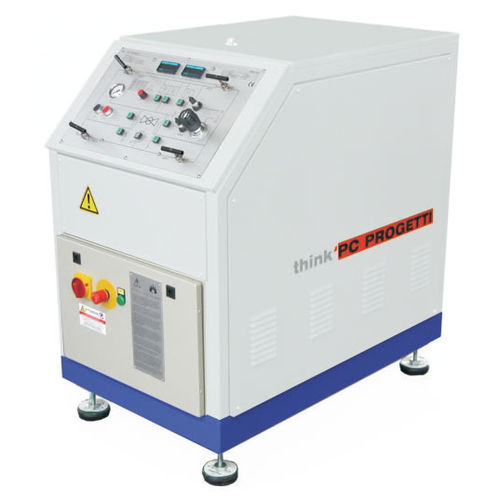

Система сброса давления для испытательного стенда SKMM-100

для клапана

Гидравлическая/пневматическая система нагнетания давления. Управление осуществляется с помощью электрических кнопок на графической синоптической панели или ручных игольчатых клапанов (GAS). Каждый элемент процесса контролируется непосредственно оператором; предусмотрен основной гарнизон безопасности на случай ошибочных маневров. Это делает SKID очень гибким к любым процедурам испытаний. Утечка может измеряться (опция) электронным счетчиком пузырьков, высокоточным водяным столбом (API), турбинным расходомером и массовым расходомером (FCI 70-2). Для уменьшения времени испытаний и повышения безопасности оператора может быть установлен вакуумный насос (опция), позволяющий убедиться в отсутствии воздуха в корпусе клапана перед заполнением его водой. Все компоненты мокрого процесса изготовлены из нержавеющей стали и рассчитаны на рабочее давление 700 бар (опция - до 6897 бар). Прибор обладает высокой пропускной способностью, а восстановление испытательной жидкости происходит автоматически. Игольчатые клапаны "металл-металл" обеспечивают высокую надежность. Для регистрации данных может быть установлен ПК на базе windows, приборы поставляются с протоколом последовательного интерфейса MODBUS (TestREC2.0-M). H2O : 700 / 1050 / 1380 / 1600 / 2068 / 4138 / 6897 бар N2 : 200 / 450 / 700 / 1000 бар ВОЗДУХ : 200 / 450 бар ПОТОК ЗАПОЛНЕНИЯ : 120 л/мин ВАКУУМНЫЙ НАСОС: 36 м3/ч (80 м3/ч по запросу) ОПТ ДЛЯ ПРОВЕРКИ ДББ : Имеется ОПТ ГАЗОВОГО БУСТЕРА : Доступно ОПТ ДЛЯ ПРОВЕДЕНИЯ КАВИТИРОВАНИЯ : Доступно СЕРТИФИКАЦИЯ ATEX ОПТ : Доступно СТИЛЬ ПРОЦЕССА : Двунаправленный, с перепускным клапаном или без него ДОПУСТИМАЯ ЖИДКОСТЬ : ГАЗ (N2, He, AIR) СИСТЕМА УПРАВЛЕНИЯ: Ручной клапан и электрические кнопки с подсветкой, установленные на графической синоптической панели ИЗМЕРЕНИЕ ДАВЛЕНИЯ: датчик давления 4-20 мА + 7-сегментный цифровой дисплей REF. СТАНДАРТ: API \ DIN \ BS \ FCI ПОСЛЕДОВАТЕЛЬНЫЙ ИНТЕРФЕЙС : RS485 ПРОТОКОЛ MODBUS
