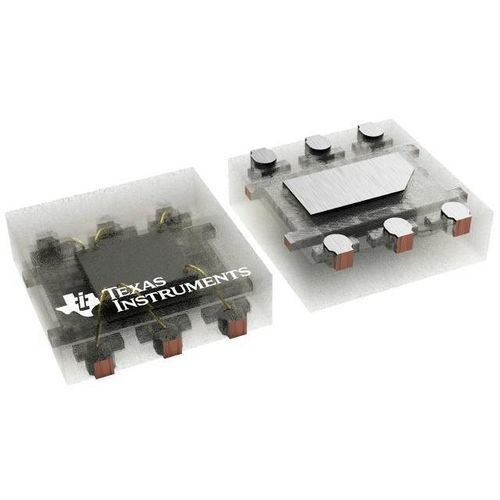

Окружающий фотодатчик OPT3001

видимого диапазонацифровойдля интегральных схем

Обзор
OPT3001 — цифровой датчик окружающего освещения (ALS), измеряющий интенсивность видимого света с спектральной характеристикой, совпадающей с восприятием человеческого глаза, и с высокой степенью подавления инфракрасного (IR) излучения. Это одночиповый люксметр, предназначенный для точного измерения освещённости в терминах человеческого восприятия и для стабильной работы при установке под тёмным стеклом.

Ключевые возможности

• Точная спектральная характеристика, соответствующая человеческому глазу, с подавлением IR >99%
• Автоматическая установка полного диапазона для упрощения ПО и корректной конфигурации
• Диапазон измерений: 0,01 лк — 83 000 лк
• Эффективный динамический диапазон 23 бита с автоматическим управлением усилением
• 12 бинарно-взвешенных диапазонов полной шкалы с соответствием между диапазонами <0,2% (typ)
• Низкий ток потребления: 1,8 µA (typ)
• Широкий диапазон питания: 1,6 В — 3,6 В
• I/O устойчивы к 5,5 В
• Гибкая система прерываний; поддержка непрерывных и одиночных измерений, автономные события пробуждения
• Цифровой выход через двухпроводной последовательный интерфейс, совместимый с I2C/SMBus
• Малый корпус: 2,0 мм × 2,0 мм × 0,65 мм

Применения
Разработан для систем, формирующих световые ощущения для человека: автоматическая регулировка яркости дисплея, обнаружение окружающего света, управление архитектурным/промышленным освещением и портативные устройства на батарейном питании. Рекомендуется как замена фотодиодов или фоторезисторов, когда требуется соответствие восприятию человека и подавление IR.

Примечания по измерениям
Встроенная функция автоматической установки полного диапазона позволяет измерять от 0,01 лк до 83 000 лк без ручного выбора диапазона, обеспечивая эффективный динамический диапазон 23 бита. Высокое подавление IR поддерживает точность измерений при различных источниках света и при установке под тёмным стеклом.

Параметры / Быстрые характеристики
Rating | Catalog
Applications | Enterprise, PC
Диапазон рабочих температур (°C) | -40 до 85

Корпус / Выводы / Размер
Корпус | USON (DNP)
Выводы | 6
Размер | 4 мм² (2 x 2)

Технические характеристики

• Спектральная характеристика, оптимизированная под фотопическое зрение (человеческий глаз), с подавлением IR >99% (typ)
• Диапазон измерений: 0,01 лк — 83 000 лк
• Эффективный динамический диапазон: 23 бита (с автоматическим управлением усилением)
• 12 настроек полной шкалы с соответствием между диапазонами <0,2% (typ)
• Низкий рабочий ток: 1,8 µA (typ)
• Температура эксплуатации: -40°C — +85°C
• Питание: 1,6 В — 3,6 В
• I/O устойчивы к 5,5 В
• Интерфейс I2C-/SMBus совместимый двухпроводной
• Гибкая система прерываний для автономной энергоэффективной работы
• Корпус: USON (DNP), 6 выводов, 2,0 мм × 2,0 мм × 0,65 мм

Документация и ресурсы
Доступны технический паспорт, модуль оценки (OPT3001EVM), заметки по применению и руководства пользователя для поддержки оценки и интеграции.
