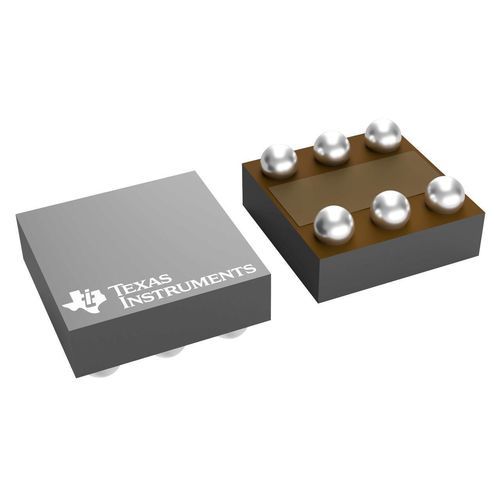

Относительный датчик влажности и температуры HDC2010

SMDповерхностный монтажI2C

Описание HDC2010 — интегрированный датчик относительной влажности и температуры в ультракомпактном корпусе WLCSP, обеспечивающий высокоточную измерительную информацию при очень низком энергопотреблении. Сенсорный элемент расположен на нижней стороне устройства для повышения устойчивости к пыли и загрязнениям. Емкостный сенсор включает цифровые функции и встроенный нагреватель для удаления конденсата. Программируемые пороги прерываний и интервалы выборки позволяют пробуждать систему без постоянного контроля микроконтроллером, что делает HDC2010 подходящим для устройств на батареях.

Краткое функциональное описание

• Интегрированный датчик относительной влажности и температуры в WLCSP
• Заводская калибровка: типичная точность влажности ±2 %RH и температуры ±0,2 °C
• Сенсорный элемент на нижней стороне для улучшенной защиты от загрязнений
• Встроенный нагреватель для удаления конденсата и влаги
• Программируемые пороги прерываний и интервалы выборки для энергосберегающих пробуждений
• I2C цифровой интерфейс

Подробные характеристики

• Диапазон относительной влажности: 0 % — 100 %
• Точность влажности: ±2 %RH (типичная, заводская калибровка)
• Точность температуры: ±0,2 °C (типичная)
• Ток в режиме сна: 50 nA
• Средний ток питания (1 измерение в секунду):
  • Только RH (11 бит): 300 nA
  • RH (11 бит) + температура (11 бит): 550 nA
• Программируемые частоты выборки: 5 Гц, 2 Гц, 1 Гц, 0,2 Гц, 0,1 Гц, 1/60 Гц, 1/120 Гц или триггер по требованию
• Диапазон питания: 1,62 В — 3,6 В (поддержка работы от 1,8 В)
• Рабочая температура: −40 °C до 85 °C (функционально до −40 °C до 125 °C)
• I2C интерфейс для цифровой связи

Применения

• Мониторинг окружающей среды и управление HVAC
• Устройства IoT: умные термостаты, домашние ассистенты, носимые устройства
• Мониторинг холодовой цепи и транспорт/хранение скоропортящихся грузов (пищевые продукты, фармацевтика)
• Батарейные узлы датчиков и низкопотребляющие сенсорные узлы

Корпус / механика DSBGA (YPA) | 6 контактов | 2.1316 mm² (1.46 x 1.46 мм)

Дополнительные замечания Устройство включает программируемые цифровые функции (пороги прерываний, выборка) и поддержку нагрева для повышения надежности в условиях, склонных к конденсации. Размещение сенсорного элемента и компактный корпус ориентированы на ультракомпактные, энергоэффективные решения и повышают стойкость к загрязнениям.

Технические характеристики

• Точность влажности (typ): ±2 %RH
• Точность температуры (typ): ±0,2 °C
• Диапазон относительной влажности: 0 % — 100 %RH
• Питание (min–max): 1,62 В – 3,6 В (поддержка 1,8 В)
• Средний ток питания (typ): 0,105 µA (зависит от конфигурации измерения)
• Ток в режиме сна: 50 nA
• Средний ток (напр., 1 измерение/с): RH only (11 bit) = 300 nA; RH + Temp (11 bit) = 550 nA
• Диапазон рабочей температуры: −40 °C до 85 °C (функционально до −40 °C до 125 °C)
• Интерфейс: I2C
• Корпус: WLCSP (сенсор на нижней стороне) и опция DSBGA 6 контактов
