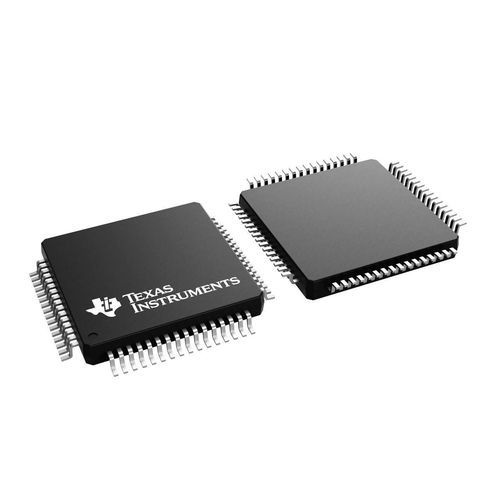

Микроконтроллер 32 бита TM4C123GH6PM

для контроллера двигателясвязнойнизкая мощность

Обзор продукта
TM4C123GH6PM — 32‑битный микроконтроллер на базе ядра ARM Cortex‑M4F, предназначенный для промышленных встраиваемых систем: удалённого мониторинга, электронных POS‑терминалов, измерительного и испытательного оборудования, сетевых устройств и коммутаторов, автоматизации заводов, систем HVAC и управления зданиями, систем управления движением, транспортных и охранных приложений.

Ключевые параметры

• Ядро: ARM Cortex‑M4F, 80 MHz
• Flash: 256 KB (single‑cycle до 40 MHz)
• SRAM: 32 KB single‑cycle
• EEPROM: 2 KB
• ADC: два 12‑битных SAR ADC (всего 12 аналоговых входов), до 1 MSPS
• GPIO: до 43 (в зависимости от конфигурации)
• Корпус: 64‑контактный LQFP (PM), площадь 144 мм² (12 × 12)
• Температура эксплуатации: −40 °C до 105 °C

Особенности

• FPU одинарной точности (IEEE‑754), встроенный трассировщик и полноценная поддержка отладки (JTAG, Serial Wire)
• Продвинутые таймеры и управление движением: до 16 PWM‑каналов (8 блоков генераторов), генераторы dead‑band, 2 QEI‑модуля
• Периферия: 8 UART (IrDA, 9‑бит, поддержка ISO 7816), 4 SSI/SPI, 4 I2C
• ARM PrimeCell® μDMA на 32 канала для разгрузки передачи данных
• Функции безопасности: криптоускорение, защищённая связь и защищённая отладка
• Энергосберегающие режимы: модуль Hibernation с RTC и множеством источников тактирования

Интерфейсы связи

• CAN: 2 модуля (CAN 2.0 A/B, до 1 Mbps)
• UART: до 8 портов (один порт с поддержкой статуса модема и управления потоком)
• SSI/SPI: 4 модуля
• I2C: 4 модуля (Standard 100 kbps, Fast 400 kbps)
• USB: USB 2.0 Full‑Speed и Low‑Speed, OTG/Host/Device, 32 дескриптора/эндпоинта
• μDMA: конфигурируемый контроллер на 32 канала

Корпус / Упаковка

• Основной корпус: 64‑контактный LQFP (PM)
• Чертеж корпуса и изображение доступны для 64‑pin PM LQFP

Технические характеристики

• Номер детали: TM4C123GH6PM
• Частота CPU: 80 MHz
• Flash: 256 KB; SRAM: 32 KB; EEPROM: 2 KB
• Периферия: 8 UART, 4 SSI/SPI, 4 I2C, 2 CAN, USB 2.0 OTG/Host/Device
• PWM: до 16 каналов; QEI: 2
• ADC: два 12‑бит SAR ADC (до 1 MSPS суммарно)
• GPIO: до 43; соответствует RoHS
