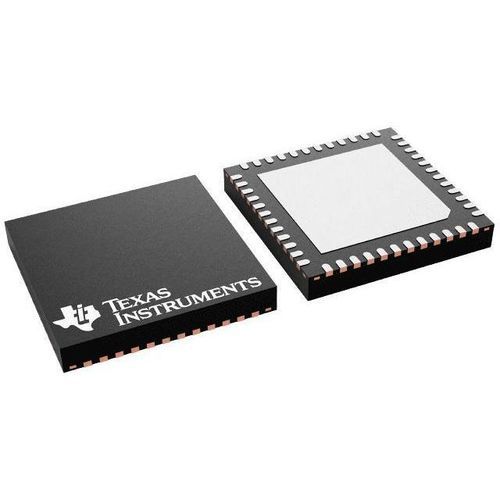

Микроконтроллер 32 бита CC2640R2F

для беспроводной трансмиссиисвязнойнизкая мощность

Обзор
CC2640R2F — беспроводной микроконтроллер (MCU) 2,4 GHz, оптимизированный для низкопотребляющих приложений Bluetooth® Low Energy 5.1 и проприетарных 2,4 GHz протоколов. Предназначен для продвинутого сенсинга и энергоэффективной беспроводной связи в системах охраны зданий, HVAC, отслеживания активов, медицинских и промышленных сенсорах, где требуются низкий ток в режиме ожидания и надёжная RF‑работа.

Ключевые особенности

• Поддержка Bluetooth® 5.1: LE Coded PHY (Long Range), LE 2‑Mbit PHY, Advertising Extensions, множественные наборы рекламы; обратно совместим
• SDK SimpleLink™ CC2640R2F с полностью квалифицированным стеком Bluetooth® 5.1
• Ультра‑низкий ток ожидания: 1,1 µA с полной сохранностью RAM
• Автономный низкопотребляющий Sensor Controller CPU для энергоэффективной выборки и обработки событий
• Выделенный радио‑контроллер (Arm® Cortex®‑M0) для низкопотребляющего управления RF и поддержки нескольких PHY
• Высокая чувствительность приёма и RF‑устойчивость (до −103 dBm для 125‑kbps LE Coded PHY)

Микроконтроллер

• Ядро CPU: Arm® Cortex®‑M3, до 48 MHz
• Flash: 128 kB программируемая в системе (семейство устройств содержит большие объёмы ПЗУ в сумме)
• RAM: 28 kB (включая 20 kB ultra‑low leakage SRAM)
• Отладка: 2‑контактный cJTAG и JTAG; поддержка OTA‑обновлений
• EEMBC CoreMark: 142

Периферия

• 1 × UART; 2 × SPI (SSI); I2C и I2S
• 12‑битный ADC, 200 ksps, 8‑канальный аналоговый MUX
• Непрерывные и ultra‑low‑power аналоговые компараторы; программируемый источник тока
• RTC; аппаратный ускоритель AES‑128 и TRNG
• Поддержка до восьми ёмкостных кнопок; встроенный датчик температуры

GPIO и корпуса

• Варианты GPIO по корпусу: 10, 14, 15 или 31
• Все цифровые периферийные выводы можно маршрутизировать на любые GPIO для гибкой схемотехники

Корпус | Выводы | Размер
DSBGA (YFV) — 34 вывода — 2.59 × 2.59 mm (≈ 6.7081 mm²)
VQFN (RGZ) — 48 выводов — 7 × 7 mm (≈ 49 mm²)
VQFN (RHB) — 32 вывода — 5 × 5 mm (≈ 25 mm²)
VQFN (RSM) — 32 вывода — 4 × 4 mm (≈ 16 mm²)

Безопасность

• Криптографическое ускорение и аппаратный модуль AES‑128
• TRNG (генератор истинно случайных чисел)
• Аттестация устройства / защита от подделки, защищённая отладка и защита ПО/IP

Питание и режимы низкого потребления

• Напряжение питания: нормальная работа 1,8–3,8 V; режим с внешним регулятором 1,7–1,95 V
• Активный RX: ~5,9 mA; TX @0 dBm: ~6,1 mA; TX @+5 dBm: ~9,1 mA
• MCU в активном режиме: ~61 µA/MHz; Sensor Controller: 0,4 mA + 8,2 µA/MHz
• Стэндбай с RTC и сохранением RAM/CPU: 1,1 µA; shutdown: 100 nA (пробуждение по внешним событиям)

RF‑секция

• 2.4 GHz RF‑трансивер, совместимый с Bluetooth® Low Energy 5.1 и предыдущими спецификациями
• Чувствительность приёма: тип. −97 dBm (BLE), до −103 dBm для 125‑kbps LE Coded PHY
• Link budget до 102 dB; программируемая мощность TX до +5 dBm; single‑ended или differential RF‑интерфейс
• Разработан с учётом соответствия глобальным RF‑регламентам (ETSI, FCC, ARIB)

Инструменты разработки и экосистема

• Доступны полнофункциональные наборы разработки и эталонные проекты
• ПО: SimpleLink™ CC2640R2F SDK с бесплатным BLE‑стеком
• Инструменты: SmartRF™ Studio, Sensor Controller Studio, IAR, Code Composer Studio (IDE & Cloud)

Технические характеристики

• Модель: CC2640R2F
• CPU: Arm® Cortex®‑M3 до 48 MHz
• Flash: 128 kB; RAM: 28 kB (20 kB ultra‑low leakage)
• ADC: 12 бит, 200 ksps, 8 каналов
• Периферия: UART, SPI (2), I2C, I2S, 4 таймера, RTC, Sensor Controller
• GPIO: 10 / 14 / 15 / 31
• RF: 2.4 GHz BLE 5.1, TX до +5 dBm, чувствительность до −103 dBm
• Питание: 1,8–3,8 V; standby 1,1 µA; shutdown 100 nA
• Температура эксплуатации: −40 до +85 °C
• Безопасность: AES‑128, TRNG, аттестация устройства
