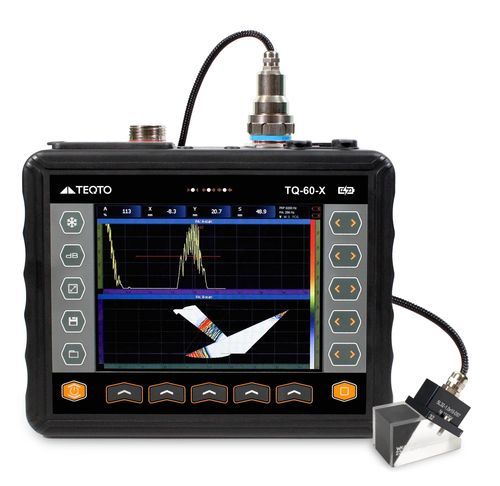

Ультразвуковой детектор неполадок TQ-60-X

с многоэлементными преобразователями

TQ-60-X - это высокопроизводительный ультразвуковой дефектоскоп, предназначенный для одновременной работы с двумя 64-канальными датчиками с фазированной решеткой и различными сканерами, включая роликовые сканеры и комбинированные сканеры PA+TOFD. С частотой обновления S-скана 100 Гц он обеспечивает высокоскоростной контроль сварных швов с обеих сторон со скоростью до 6-9 метров в минуту. Прибор также поддерживает до двух каналов TOFD, что соответствует мировым стандартам контроля. Предусмотрен классический режим дефектоскопии. Передовой пакет программного обеспечения обеспечивает автоматизированный сбор данных, обработку изображений и 3D-визуализацию для детальной оценки.Контроль сварных швов с использованием фазированных решеток и методов TOFDАвтоматизированное сканирование с помощью 2D-сканеровДефектоскопия в металлических конструкцияхВысокоскоростная проверка сложных геометрий с высоким разрешениемПослескановый 3D-анализ и отчетностьОперационные преимущества:Поддержка полного определения геометрии сварного шва, включая разницу толщины стенок, размеры шапки и ширину зоны термического влиянияУниверсальное, четко структурированное позиционирование датчиков на сканере обеспечивает точное выравнивание данных в единое сканированиеДля каждого датчика фазированной решетки можно настроить до 4 групп контроляИзображение высокого разрешения с несколькими типами сканирования: - Классический S-скан - L-скан с фиксированным углом - Комбинированный LS-скан (составной S-скан с поворотом луча и перемещением апертуры)Характеристики датчиков:Каналы фазированной решетки (PA):конфигурация генератора: 16:128 (опционально 32:128)Напряжение возбуждения: ±75 ВпТип импульса: РадиоимпульсСинхронизация: по датчику положения или по времениУсиление: 0-80 дБ (шаг 0,5 дБ)Диапазон рабочих частот: 500 кГц - 20 МГцЧастота дискретизации: 100 МГцРазрешение АЦП: 10 битРазрешение данных: 16 битЗапись сигнала: Цифровая запись каждой формы сигналаМаксимальная длина А-скана: до 10 000 точекЧастота повторения импульсов: До 20 кГцКоличество фокусов: до 1024Уровень чувствительности: 2D по углу и глубине (диапазон TCG 60 дБ, 32 точки с наклоном до 50 дБ/мкс)Типы фокусировки: глубина, путь, расстояние, автоДецимация: 1:1 / 1:128Одноэлементные (обычные UT) каналы:Количество каналов: 2 независимыхНапряжение возбуждения: ±200 ВОперационный диапазон частот: 500 кГц - 20 МГцЧастота дискретизации: 100 МГцУсиление: 0-110 дБ (шаги: 0,1 / 0,5 / 1 / 2 / 6 дБ)Режимы обработки: A-скан, B-скан, TOFDCКоннекторы: 4 x Lemo 000Эксплуатация:Встроенный конструктор сканирования для каждой группы повышает гибкость настройкиАнализ дефектов в реальном времени и после сканирования для немедленной настройки сканераТехнические характеристики:Хранение: USB-накопитель или Ethernet (10/100 Мбит/с)USB-порты: 2 встроенных + концентратор на 5 дополнительныхРазмер файла данных: до 300 МБСтандартная скорость сканирования: 6-9 м/минДлина сканирования: 5000 измеренийДисплей: 8,5" TFT, 800x600, режим контрастности для солнечного светаПитание: 2 сменные батареи, до 12 ч работыВнешнее питание: 220 В AДиапазон рабочих температур: от -35 °C до +50 °Габариты: 280 × 245 × 100 ммВес: 2,5 кг (с аккумулятором)Комплект поставки:Дефектоскоп TQ-60-X2 аккумулятораЗарядное устройство для аккумуляторовБлок питания (220 В AC)USB-накопительТранспортный кейсБыстрое руководство по эксплуатацииКалибровочный блок (опция)Пакет программного обеспечения для анализа на ПКНадежный транспортный кейсДетали продукта - Аксессуары (из schema.org):Зонды фазированной решетки (различные конфигурации)Наборы зондов TOFDРоликовые сканерыКомбинированные сканерыPA+TOFDКалибровочные блокиВнешний монитор (опция)Кабели для кодированияХарактеристики / технические характеристики:Модель: TQ-60-XКатегория: Ультразвуковой дефектоскоп с фазированной решеткойБренд: TEQTOPфазированная решетка: 2 x 64-канальныхTOFD-каналов: до 2S-частота обновления сканирования: 100 ГцСкорость сканирования: 6-9 м/минДисплей: 8,5" TFT, 800x600Питание: 2 сменные батареи, 12 ч работы, 220 В ACOперационная температура: от -35 °C до +50 °CDРазмеры: 280 × 245 × 100 ммВес: 2,5 кг
