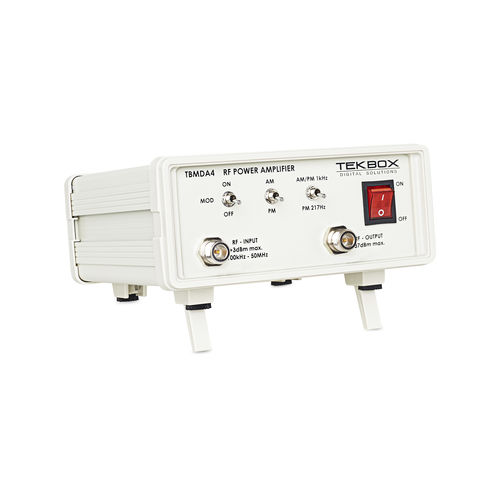

Усилитель сигнала TBMDA4

мощностиширокополосный

Модулируемый широкополосный усилитель мощности TBMDA4B разработан с целью создания недорогого источника сигнала для тестирования помехоустойчивости электронных блоков и изделий. Он рассчитан на питание от выхода следящего генератора анализаторов спектра. При диапазоне входной мощности -20...-10 дБм он способен усилить выходную мощность следящего генератора до 5 Вт. Диапазон частот от 100 кГц до 75 МГц идеально дополняет модель TBMDA3, работающую в диапазоне от 10 МГц до 1 ГГц. TBMDA4B идеально подходит для управления пробниками ближнего поля Tekbox с целью поиска чувствительной точки электронной схемы или создания электрических полей напряженностью до 550 В/м при управлении ТЕМ-ячейкой Tekbox TBTC0, 300 В/м при управлении TBTC1, 150 В/м при управлении TBTC2 или 100 В/м при управлении TBTC3. Тестовые сигналы для проверки помехоустойчивости могут быть с CW, AM или PM модуляцией. Соответственно, в TBMDA4B предусмотрена встроенная возможность модуляции для формирования сигналов АМ или ТЧ с частотой 1 кГц. В режиме ТЧ TBMDA4B может также генерировать сигнал частотой 217 Гц с рабочим циклом 12,5% для имитации шума TDMA мобильного телефона. ОСОБЕННОСТИ Усилитель CW (модуляция выключена) 1 кГц, 80% АМ-модуляция 1 кГц, 50% рабочий цикл импульсной модуляции 217 Гц, импульсная модуляция с рабочим циклом 12,5% ПРИМЕНЕНИЕ усилитель мощности общего назначения источник сигнала для тестирования на помехоустойчивость, управление датчиками ближнего поля источник сигнала для тестирования на помехоустойчивость, управление ТЕМ-ячейками
