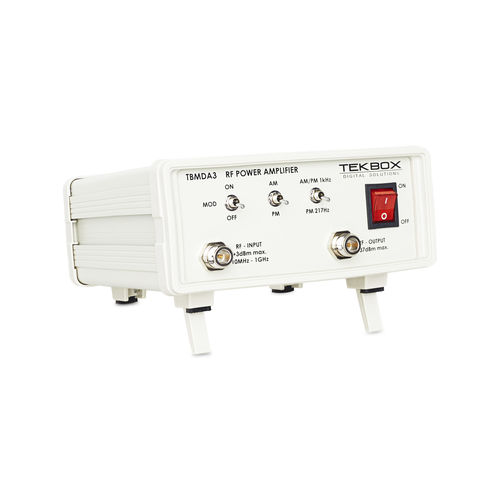

Усилитель сигнала TBMDA3

мощностиширокополосный

Модулируемый широкополосный усилитель мощности TBMDA3 разработан с целью создания недорогого источника сигнала для тестирования помехоустойчивости электронных блоков и изделий. Он предназначен для питания от выхода следящего генератора анализаторов спектра. Благодаря высокому коэффициенту усиления он может увеличить выходную мощность любого следящего генератора до 5 Вт. TBMDA3 идеально подходит для управления пробниками ближнего поля Tekbox с целью поиска чувствительной точки электронной схемы или создания электрических полей до 550 В/м при управлении ТЕМ-ячейкой Tekbox TBTC0, 300 В/м при управлении TBTC1, 150 В/м при управлении TBTC2 или 100 В/м при управлении TBTC3. Тестовые сигналы для проверки помехоустойчивости могут быть с CW, AM или PM модуляцией. Соответственно, в TBMDA3 предусмотрена встроенная возможность модуляции для формирования сигналов AM или PM с частотой 1 кГц. В режиме ТЧ TBMDA3 может также генерировать сигнал частотой 217 Гц с рабочим циклом 12,5% для имитации шума TDMA мобильного телефона. ОСОБЕННОСТИ Усилитель CW (модуляция выключена) 1 кГц, 80% АМ-модуляция 1 кГц, 50% рабочий цикл импульсной модуляции 217 Гц, импульсная модуляция с рабочим циклом 12,5%
