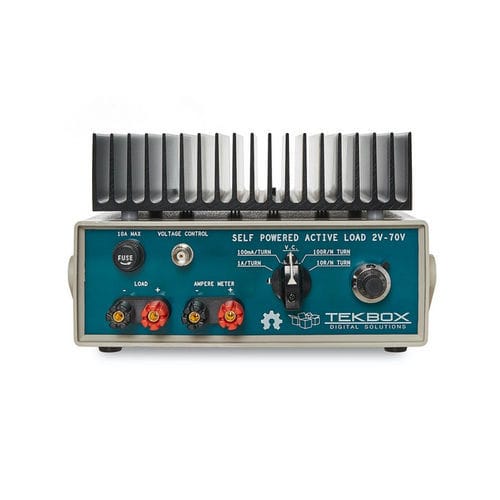

Электронная нагрузка TBOH02

TBOH02 представляет собой прецизионную активную нагрузку с автономным питанием. Она не требует отдельного напряжения питания и работает при напряжении до 2 В. Среди его возможностей - режим постоянного сопротивления и постоянного тока. Потенциометр с циферблатом на 10 оборотов, переключатель диапазонов и прецизионный эталон позволяют точно установить ток или сопротивление. Кроме того, он может управляться внешним напряжением. Конструкция полностью аналоговая. Измерения шумов питания с использованием TBOH02 в качестве нагрузки не будут сопровождаться наложением дополнительных шумов, в отличие от подобных измерений, проводимых с активными нагрузками с цифровым управлением. TBOH02 может использоваться не только в качестве активной нагрузки при измерениях параметров источников питания, но и как токоотвод или источник тока при тестировании силовых светодиодов и в других подобных приложениях. Он также удобен при проведении испытаний в полевых условиях, когда внешнее питание недоступно. TBSOH02 работает в диапазоне от 2 до 70 В. Максимальный ток составляет до 10 А, однако следует учитывать, что максимальная мощность без дополнительного охлаждения ограничена 25 Вт. Дополнительный вентилятор, устанавливаемый на теплоотвод, позволяет увеличить максимальную мощность до 100 Вт. Конструкция основана на статье Джоэла Сеттона (Joel Setton) из EDN, август 2005 г. Прецизионная активная нагрузка работает при напряжении всего 2 В Предоставлено Джоэлем Сеттоном, Кролле, Франция ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диапазон рабочих напряжений: 2В - 70В Максимальный ток: 10 А Номинальная мощность: макс. 25 Вт непрерывно; с дополнительным вентилятором - 100 Вт непрерывно Диапазоны: 0A - 1A, 0A - 10A, 1Ω - 10Ω, 10Ω - 100Ω Вход управления внешним напряжением
