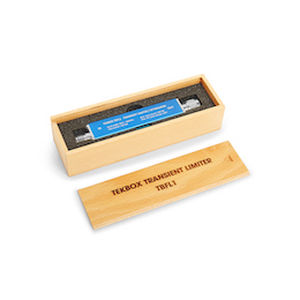

Аттенюатор РЧ TBFL1

TBFL1 представляет собой комбинированный ограничитель переходных процессов / аттенюатор / фильтр высоких частот, предназначенный для оптимальной защиты входов анализатора спектра или измерительного приемника при проведении измерений наведенного шума или других измерений, когда входные уровни не могут быть предсказаны с уверенностью или могут возникнуть случайные перегрузки. Штыревые диоды и диоды Шоттки в сочетании с многоступенчатым аттенюатором 10 дБ позволяют создать устройство, выдерживающее непрерывный входной уровень РЧ до 5 Вт (37 дБм). Газоразрядная трубка обеспечивает дополнительную защиту от высоковольтных переходных процессов. Кроме того, фильтр высоких частот с частотой 9 кГц подавляет гармоники сетевого напряжения. Благодаря порогу ограничения +11 дБм и плоской частотной характеристике от 9 кГц до 600 МГц ограничитель TBFL1 может использоваться в качестве защитного устройства для всего спектра измерений наведенных шумов и во многих других приложениях. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Частотный диапазон: 9 кГц - 600 МГц Затухание: 10 дБ - 0,8/+1,6 дБ в диапазоне (9 кГц - 600 МГц) Затухание HP-фильтра: > 40 дБ @ 1 кГц Максимальная непрерывная входная мощность РЧ: 5 Вт (+37 дБм) в диапазоне Максимальное входное напряжение постоянного тока: ± 20 В Входное согласование, линейный рабочий диапазон: 9 кГц - 600 МГц < - 16 дБ Выходное согласование, линейный рабочий диапазон: 9 кГц - 600 МГц < - 23 дБ Линейный рабочий диапазон: входной уровень до 0 дБм, внутриполосный Порог ограничения: +11 дБм (при входном уровне 37 дБм) Входной разъем: N-female Выходной разъем: N-male Размеры: 156 мм x 26 мм x 26 мм Масса: 170 г
