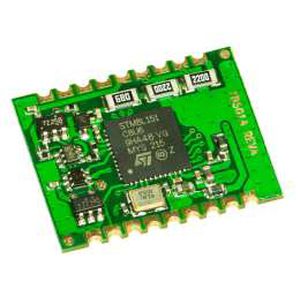

Модуль TBS05A UART / SDI-12 представляет собой интерфейс, который может быть использован для добавления ведомого интерфейса SDI-12 к цифровым датчикам. Модуль работает по принципу Plug and Play и предназначен для экономичных приложений регистрации данных. Он отличается низким потреблением тока, малой занимаемой площадью и легкостью интеграции в изделия, требующие наличия интерфейса SDI-12.
TBS05A - ведомый интерфейс SDI-12 для цифровых датчиков. Датчик может записать до 10 значений измерений в SRAM TBS05A, которые затем могут быть запрошены по интерфейсу SDI-12 от ведущего устройства SDI-12.
Пользователю не нужно тратить время на реализацию протокола SDI-12 и аппаратное обеспечение интерфейса, так как это является неотъемлемой частью модуля интерфейса SDI-12 UART.
TB05A содержит все необходимые компоненты полноценного интерфейса SDI-12. Он включает в себя фронт-энд SDI-12, контроллер, кристалл и пассивные компоненты.
TBS05A разработан специально для приложений, в которых основными факторами являются стоимость, производительность, время выхода на рынок и простота интеграции.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
интерфейс ведомых данных SDI-12 5 В, 1200 бод с защитой от переходных процессов
интерфейс UART 3,3 В
Выбираемая скорость передачи данных UART: 4800, 9600, 19200, 38400 бод
интерфейс управления 3,3 В
Режим пониженного энергопотребления
напряжение питания 3,3 В, 5 В
Диапазон рабочих температур: -40 .... +85°C
---
