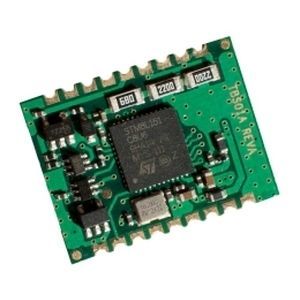

Модуль TBS01A SDI-12 to UART представляет собой двунаправленный интерфейс для преобразования команд и данных в формат SDI-12 и обратно. Модуль работает по принципу Plug and Play и предназначен для экономичных приложений регистрации данных. Он отличается низким потреблением тока, малой занимаемой площадью и легкостью интеграции в изделия, требующие интерфейса SDI-12.
Пользователю не нужно тратить время на реализацию протокола SDI-12 и аппаратное обеспечение интерфейса, так как это является неотъемлемой частью модуля интерфейса SDI-12 UART.
TB01A содержит все необходимые компоненты полноценного интерфейса SDI-12. Он включает в себя фронт-энд SDI-12, контроллер, кристалл и пассивные компоненты.
TBS01A разработан специально для приложений, в которых основными факторами являются стоимость, производительность, время выхода на рынок и простота интеграции. TBS01A является функционально и механически совместимой заменой модуля TBS01.
TBS01A также доступен на разводной плате.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Интерфейс SDI-12 - UART
Стандарт SDI-12 V1.3
Выбираемая скорость передачи данных: 4800, 9600, 19200, 38400 бод
Plug and Play
Режим пониженного энергопотребления
3.интерфейс UART 3 В
3.напряжение питания 3 В, 5 В
23 мм x 18 мм
2.толщина модуля 3 мм
Диапазон рабочих температур: - 40°C ... + 85°C
ЦЕЛЕВОЕ ПРИМЕНЕНИЕ
Регистратор данных SDI-12
Интерфейс SDI-12 - RS232
Интерфейс SDI-12 - USB
---
