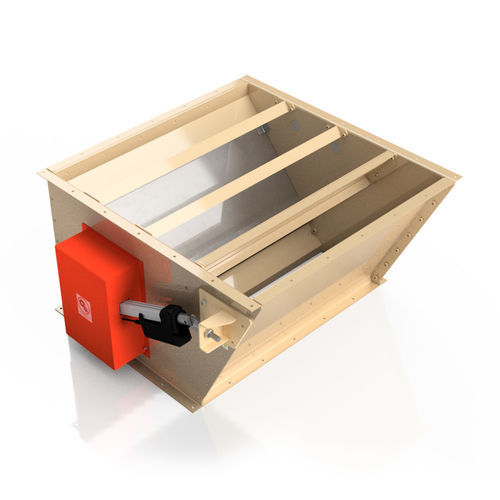

Секционный клапан для пневматической транспортировки

для сыпучих материаловдля сухих сыпучих материалов3 канала

Описание
Электропневматические переключающие клапаны Tec.s.i.m. предназначены для перенаправления потока сыпучих и гранулированных материалов, имеют один вход и двух- или трехходной выпуск. Разработаны для интеграции в пневмотранспортные линии и системы обработки материалов.

Конструкция
Клапаны выполнены в прочном листовом корпусе и содержат одну или две подвижные заслонки из нержавеющей стали AISI 304, с боковым уплотнением из VULKOLAN для обеспечения герметичности.

Конфигурации и размеры
Доступны симметричные, асимметричные и трехходовые исполнения, с сечениями от 200 до 500 мм, с электропневматическим приводом.

Управление и привод
Все клапаны оснащены индуктивными датчиками положения, размещенными над корпусом в поликарбонатных держателях датчиков для контроля положения заслонок. Механизм заслонок обеспечивается двумя фланцевыми опорами SKF и приводным блоком FESTO.

Соответствие

• Директива по машиностроению 2006/42/CE
• Директива по электромагнитной совместимости 2004/108/CEE
• Директива ATEX 2014/34/UE (для потенциально взрывоопасных сред)

Примечания
Чертеж относится к стандартной модели. Каждый продукт может быть адаптирован на стадии производства в соответствии с требованиями.

Характеристики / технические спецификации

• Корпус: прочная листовая конструкция
• Подвижные заслонки: 1 или 2, AISI 304 нержавеющая сталь
• Уплотнение: VULKOLAN (боковое уплотнение)
• Доступные сечения: 200 ÷ 500 мм
• Исполнения: симметричное, асимметричное, трехходовое
• Привод: электропневматический (привод FESTO)
• Контроль положения: индуктивные датчики на поликарбонатных держателях
• Механизм: 2 фланцевые опоры SKF
• Кастомизация: возможна при производстве
