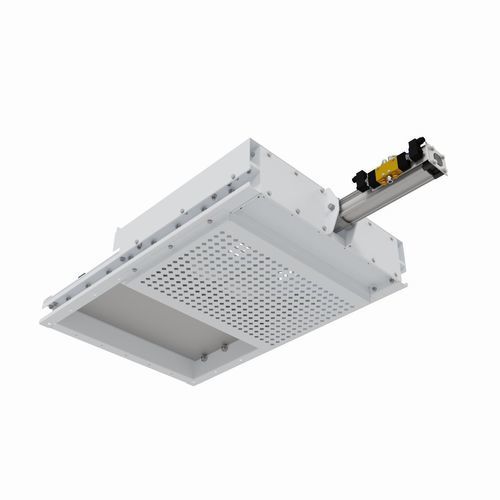

Задвижка из нержавеющей стали RRA series

двойная

Описание
Электропневматические гильотинные затворы, разработанные для контроля, перекрытия и дозирования порошкообразных или сыпучих материалов. Компактная конструкция и уплотнение по лезвию минимизируют утечку продукта, обеспечивая перекрытие трубопровода за исключением зоны прохождения лезвия.

Версии

• Тип SRRA: электропневматический гильотинный затвор
• Тип TRRA: затвор с качающимся движением створок для дозирования

Исполнения / материалы

• Углеродистая сталь
• Нержавеющая сталь AISI 304
• Нержавеющая сталь AISI 316

Применение

• Предотвращают выброс продукта в окружающую среду, за исключением области прохождения лезвия
• Установка рекомендована при необходимости уменьшить вертикальный габарит или при невозможности частичного перекрытия трубопровода (напр., по сравнению с дисковыми/бабочковыми клапанами)
• Подходят для дозирования (версия TRRA с качающимися створками)

Соответствие

• Директива по машинам 2006/42/EC
• Директива 2004/108/EC (электромагнитная совместимость)
• Директива ATEX 2014/34/EU (потенциально взрывоопасные атмосферы)

Технические характеристики

• Уплотнение по лезвию для ограничении распространения продукта
• Интегрированные двойные фланцы присоединения
• Номинальные квадратные размеры: от 150 мм до более 1000 мм
• Материалы: углеродистая сталь или нержавеющая сталь AISI 304 / AISI 316
• Функциональные варианты: гильотина электропневматическая (SRRA) и качающийся привод для дозирования (TRRA)
• Доступен технический чертеж (PDF)
