Линейный двигатель AC TD55 series
трехфазовыйсинхронныйметаллический стержень

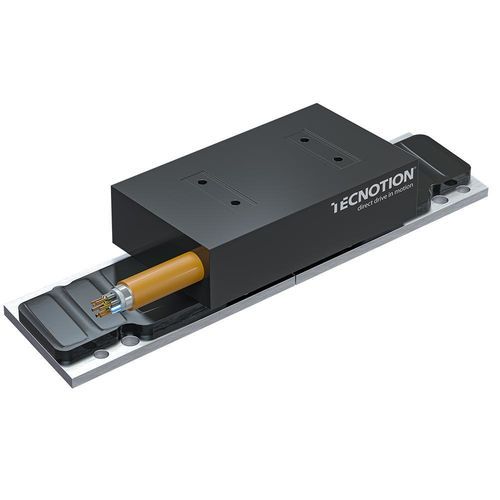

Линейный двигатель AC - TD55 series - Tecnotion - трехфазовый / синхронный / металлический стержень
Линейный двигатель AC - TD55 series - Tecnotion - трехфазовый / синхронный / металлический стержень
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Tecnotion

Характеристики

AC/DC
трехфазовый, AC
Тип
синхронный, металлический стержень
Напряжение
320 V, 400 В
Конструкция
с прямым приводом, небольшого размера
Уровень защиты
без технического обслуживания
Рабочая характеристика
высокоскоростной, высокоэффективный, высокоточный
Другие характеристики
компактный, модульный, высокоточный
Скорость

МАКС.: 19,8 m/s
(64,96 ft/s)

МИН.: 0 m/s
(0 ft/s)

Сила

МАКС.: 426 N

МИН.: 0 N

Мощность

МАКС.: 2 099 W
(2,85 hp)

МИН.: 0 W
(0 hp)

Ход

МАКС.: 10 000 mm
(393,701 in)

МИН.: 0 mm
(0 in)

Описание

Обзор
Серия TD55 — это линейный двигатель с железным сердечником, обеспечивающий низкую высоту установки и компактную производительность в плоском, малопрофильном исполнении. Разработан для ограниченных пространств и обеспечивает непрерывную силу, подходящую для OEM-применений.

Ключевые особенности
  • Низкая высота установки и компактный дизайн
  • Лёгкий блок катушки для улучшенной динамической отзывчивости
  • Тепловое управление с высокопроводящей смолой и встроенным датчиком температуры Pt1000
  • Гибридный комбинированный кабель, объединяющий питание и сигналы датчиков для упрощённой прокладки кабелей
  • Возможность увеличения доступной силы путём сцепления или параллельного подключения нескольких двигателей


Сила
Высота установки: 32,1 мм | Ширина блока катушки: 55 мм
Ultimate force: 211–845 N
Peak force: 161–645 N
Continuous force: 106–426 N

Блоки катушек и магнитные пластины
  • Блоки катушек: TD55-3, TD55-6, TD55-9, TD55-12
  • Магнитные пластины: TD55-96, TD55-384


Применения
  • Полупроводниковое оборудование
  • Производство дисплеев
  • Наука и аэрокосмическая отрасль
  • Станкостроение
  • Цифровая резка
  • Печать
  • Робототехника
  • Биомедицина
  • Деревообработка
  • Сценические и системные решения
  • Вакуумные приложения


Ресурсы (доступные типы)
  • Брошюра по моторам с железным сердечником
  • TD iron core motor series – leaflet
  • TD55 series – технический лист
  • Руководство по линейным двигателям с железным сердечником
  • TD55 series – CAD-файл


Технические характеристики
  • Модель/серия: TD55 series
  • Высота установки: 32,1 мм
  • Ширина блока катушки: 55 мм
  • Диапазон Ultimate force: 211–845 N
  • Диапазон Peak force: 161–645 N
  • Диапазон Continuous force: 106–426 N
  • Варианты блоков катушек: TD55-3, TD55-6, TD55-9, TD55-12
  • Варианты магнитных пластин: TD55-96, TD55-384
  • Тепловой контроль: встроенный датчик Pt1000
  • Тепловое управление: высокопроводящая смола в блоке катушки
  • Кабельное решение: гибридный комбинированный кабель (питание + датчик)
  • Особенность конструкции: оптимизирован для низкоуровневой установки; поддерживает сцепление для увеличения доступной силы
