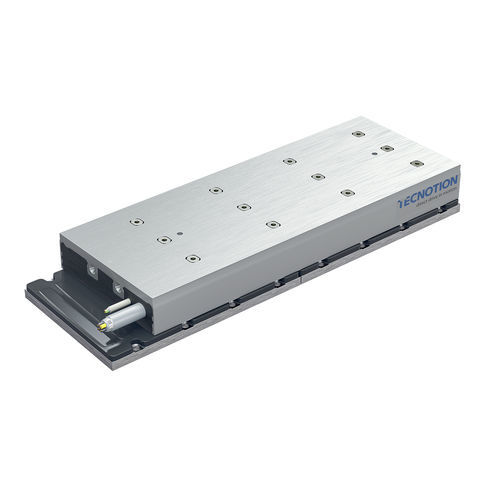

Линейный двигатель AC TBW series

трехфазовыйметаллический стержень0–60 В

Обзор
С водяным охлаждением для достижения более высоких продолжительных усилий. Серия TBW — это водоохлаждаемая версия серии TB с железным сердечником. Система охлаждения полностью интегрирована и отличается высокой эффективностью, что позволяет TBW обеспечивать более высокие продолжительные усилия по сравнению со стандартной версией и выдерживать экстремальные ускорения при сохранении субмикрометрической точности позиционирования. Так как тепло не рассеивается в конструкцию машины, серия особенно подходит для задач с жесткими требованиями к тепловому менеджменту.

Силовые характеристики
Предельная сила: 2700 – 6750 N
Пиковая сила: 2400 – 6000 N
Продолжительная сила (водяное охлаждение): 1200 – 3000 N
Продолжительная сила (воздушное охлаждение): 1140 – 2850 N

Катушки и магнитные пластины

• Катушечные модули: TBW18 – TBW30 – TBW45
• Магнитные пластины: TB192 – TB288

Применения

• Полупроводники
• Дисплеи
• Наука и аэрокосмическая отрасль
• Станкостроение
• Цифровая резка
• Печать
• Робототехника
• Биомедицина
• Деревообработка
• Сценические и системные решения
• Применения в вакууме

Опциональные модули

• Цифровой холл-модуль: обеспечивает 3 цифровых выхода со сдвигом фаз 120° для определения электрического угла; питание: 4,5–28 Vdc.
• Аналоговый холл-модуль: использует магнитную дорожку как линейную шкалу, легко монтируется на моторах с железным сердечником; питание: стандартно 5 Vdc.

Ресурсы

• Брошюра по моторам с железным сердечником
• Вебинар по выбору и расчёту мотора
• TBW series – Технический лист
• Руководство по линейным моторам с железным сердечником
• TBW series – CAD файл

Технические характеристики

• Название серии: TBW series (линейный мотор с железным сердечником, водоохлаждаемая версия)
• Охлаждение: полностью интегрированная система водяного охлаждения (обеспечивает повышенные продолжительные силы и предотвращает передачу тепла в конструкцию машины)
• Точность позиционирования: субмикрометровая точность
• Предельная сила: 2700 – 6750 N
• Пиковая сила: 2400 – 6000 N
• Продолжительная сила (водяное охлаждение): 1200 – 3000 N
• Продолжительная сила (воздушное охлаждение): 1140 – 2850 N
• Катушечные модули: TBW18, TBW30, TBW45
• Магнитные пластины: TB192, TB288
• Соединение: поддерживает параллельное/попарное соединение моторов с железным сердечником для увеличения доступной силы
• Опциональная коммутация: цифровой холл-модуль (4,5–28 Vdc) и аналоговый холл-модуль (5 Vdc)
• Типичные применения: полупроводниковое оборудование, станки, робототехника, системы отображения и печати, вакуумные и чистые приложения
