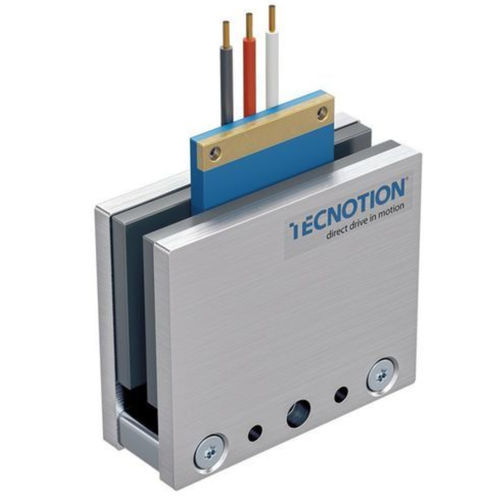

Линейный двигатель AC Unano series

трехфазовыйсинхронныйбезжелезный

Обзор продукта

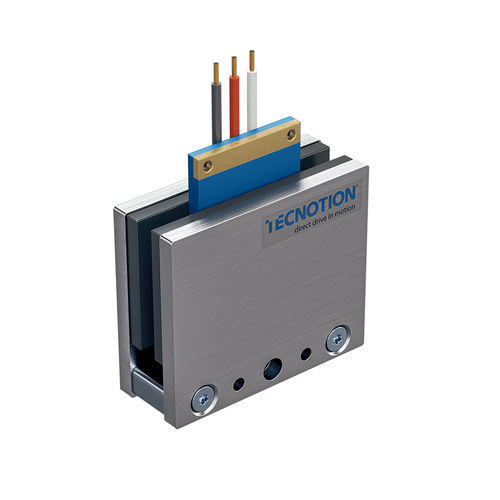

Безсердечниковый линейный двигатель Unano от Tecnotion — самый компактный стандартный безсердечниковый двигатель в линейке, разработанный для высокоточных применений, где важны габариты, точность и надёжность. Эта ультракомпактная решение прямого привода обеспечивает микрометровое позиционирование в спулевом блоке 17 мм и может заменить пьезо‑ и шпиндельные приводы.

Ключевые преимущества

• Ультракомпактная спуленая единица 17 мм
• Прямой привод с микрометровой точностью
• Плавное, надёжное и мощное движение при очень небольшом размере
• Модульная и гибкая конструкция для различных интеграций в систему

Типичные области применения

• Измерительные и инспекционные столы
• Столы для микроскопии
• Оси для flying probe
• Многоносительские столы
• Полупроводники, производство дисплеев, станки, печать и робототехника

Сила и конфигурации

• Пиковая сила: 2.7 – 16.8 N
• Непрерывная сила: 1.4 – 8.7 N
• Катушечные блоки: Unano3, Unano6, Unano9
• Магнитные ярма: Unano34, Unano51

Ресурсы

• Unano series – Технический паспорт
• Unano – CAD‑файл
• Unano applications – Листовка
• Unano ironless series – Листовка
• Брошюра по безсердечниковым двигателям
• Брошюра портфеля двигателей

Характеристики / технические спецификации

• Размер катушечного блока: 17 мм
• Диапазон пиковых сил: 2.7 – 16.8 N
• Диапазон непрерывных сил: 1.4 – 8.7 N
• Варианты катушечных блоков: Unano3, Unano6, Unano9
• Варианты магнитных ярм: Unano34, Unano51
• Точность: позиционирование на уровне микрометров
• Документация: технический паспорт, чертеж, CAD‑файл, брошюры и описания применений
