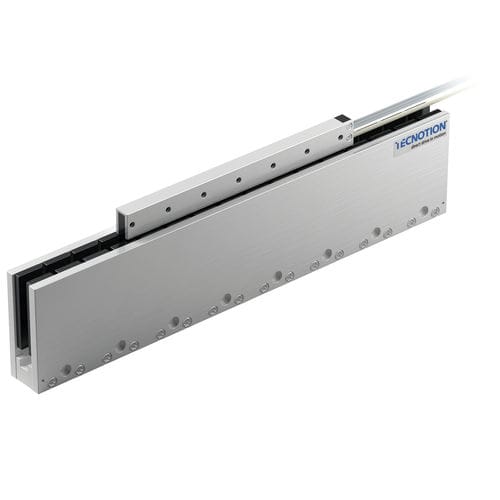

Линейный двигатель AC UXX series

трехфазовыйсинхронныйбезжелезный

Обзор
Серия UXX — стандартная линейка безъякорных линейных двигателей Tecnotion, разработанная для тяжёлых промышленных приводов, требующих сверхточности и высокой силы. Безъякорная конструкция исключает детентный момент и обеспечивает нулевую силу притяжения между блоком катушки и магнитами, обеспечивая плавное и повторяемое движение.

Ключевые характеристики

• Безъякорная конструкция: отсутствие детентного момента и нулевая сила притяжения
• Оптимизация для максимальной силы и сверхточности
• Несколько размеров блоков катушек и варианты магнитных йоков для масштабируемой интеграции
• Подходит для высокодинамичных и высокоточных процессов

Сила и варианты

• Пиковая сила: 700 – 4200 N
• Непрерывная сила: 141 – 846 N
• Блоки катушек: UXX3, UXX6, UXX9, UXX12, UXX18
• Магнитные йоки: UXX114, UXX171, UXX456

Конструкция и компоненты
UXX сочетает модули блоков катушек с специализированными магнитными йоками для формирования безъякорного линейного двигателя. Модульные размеры позволяют подобрать комбинацию в соответствии с требуемой силой, ходом и ограничениями интеграции. Доступны инженерные материалы для подбора и монтажа.

Применения

• Производство плоских панелей и дисплеев
• Полупроводниковое оборудование
• Металлообрабатывающие станки
• Робототехника и системы движения
• Печать и высокоскоростная обработка
• Вакуумные и чистые технологические процессы

Ресурсы (в наличии)

• Брошюра по безъякорным двигателям
• Руководство по безъякорным линейным двигателям
• UXX серия – Технический лист
• UXX серия – CAD‑файл

Технические характеристики

• Тип продукта: Безъякорный линейный двигатель
• Семейство моделей: UXX серия
• Диапазон пиковой силы: 700 – 4200 N
• Диапазон непрерывной силы: 141 – 846 N
• Опции блоков катушек: UXX3, UXX6, UXX9, UXX12, UXX18
• Опции магнитных йоков: UXX114, UXX171, UXX456
• Примечания по конструкции: отсутствие детентного момента, нулевая сила притяжения между катушкой и магнитами
• Целевые отрасли: плоские панели, полупроводники, станки, робототехника, печать
