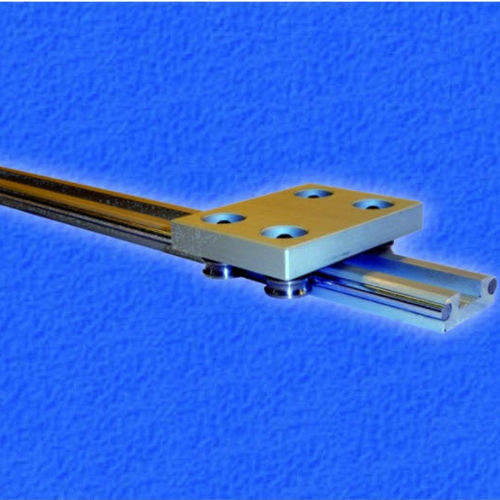

Линейная направляющая с роликами DI32 прецизионнаяиз сталииз алюминия
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- с роликами
- Другие характеристики
- прецизионная, из стали, из алюминия, миниатюрная
- Длина направляюшей
4 000 mm, 6 000 mm
(157,48 in, 236,22 in)- Ширина направляющей
МИН.: 28,5 mm
(1,12 in)МАКС.: 57,5 mm
(2,26 in)- Нагрузка
МИН.: 320 N
МАКС.: 8 000 N
- Скорость
3 m/s
(9,8 ft/s)- Ускорение
7 m/s²
(23 ft/s²)- Температура функционирования
МИН.: -20 °C
(-4 °F)МАКС.: 80 °C
(176 °F)
Описание
- Основание рельса из алюминиевого профиля, со встроенными прецизионными валами из закаленной и шлифованной стали
- 120° рифленые подшипники с болтами в качестве роликов
- Двухсторонние и односторонние рельсы
- Возможно исполнение направляющих и роликов из нержавеющей стали
- Универсальное применение, подходит для большинства областей применения
- В основном имеются в наличии на складе
- Мы отрезаем рельсы до нужной длины
- Нагрузка до 5 кН на ролик
- Средние крутящие моменты до 2,2 кНм (система AG)
Преимущества
- Сухая работа, смазанные на весь срок службы и герметичные ролики
- Нет необходимости в смазке направляющих
- Очень низкое усилие подачи благодаря точечной нагрузке ролика с углом 120° на круглый направляющий вал
- Рельсы подходят для непрерывного монтажа
- Центрические и эксцентриковые ролики позволяют регулировать точность или плавность перемещения системы
- Опорные ролики доступны для длинных, параллельных, однорельсовых систем с фиксированной и плавающей стороной
---
