Линейная направляющая с роликами LinRoL®

из нержавеющей сталис рельсой в форме Vширокая

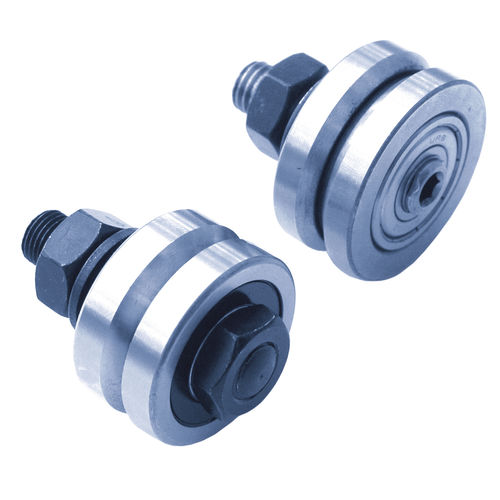

Система LinRol - это очень точная система роликовых направляющих, состоящая из двух- или односторонней направляющей шины, распорной шины, центрических и эксцентрических направляющих роликов, а также несущей плиты, подходящей для двухсторонних направляющих. Мы предлагаем систему 90° с направляющими поверхностями на рельсе и роликами под углом 90°, а также систему 70° с направляющими поверхностями под углом 70°. Система 90° поставляется также с направляющими и роликами из нержавеющей стали. V-образная направляющая поверхность ролика создает эффект протирки благодаря различным радиусам вдоль наклона, очищая направляющую поверхность рельса от загрязнений или отложений пыли. Направляющие рельсы и направляющие ролики можно комбинировать с опорными рельсами и опорными роликами для создания систем с фиксированной - и плавающей - стороной подшипника. Преимущества - высокая точность -возможность работы без смазки - направляющие ролики со смазкой и уплотнениями на весь срок службы - рельсы могут работать в сухом режиме, смазка улучшает ходовые характеристики - система самоочистки - высокие крутящие моменты - высокие нагрузки до 3,5 кН в радиальном направлении на каждый ролик - высокая скорость подачи до 1,5 м/с - низкое сопротивление роликов (требуются низкие усилия привода) - возможность непрерывного монтажа рельсов с помощью наземных, наклонных рельсовых соединений - возможно множество комбинаций из рельсов и роликов - возможны любые монтажные позиции - вертикальные, горизонтальные, подвесные... Преимущества 90° системы - 90° ролики с наружным кольцом из одной части для восприятия более высоких радиальных нагрузок - компоненты из нержавеющей стали с повышенной коррозионной стойкостью для использования в вакууме, пищевой промышленности или медицинской технике Преимущества системы 70° - простая замена отдельных подшипников на ролики 70° с длинным болтом - наименьший размер конструкции BS-7012-1
