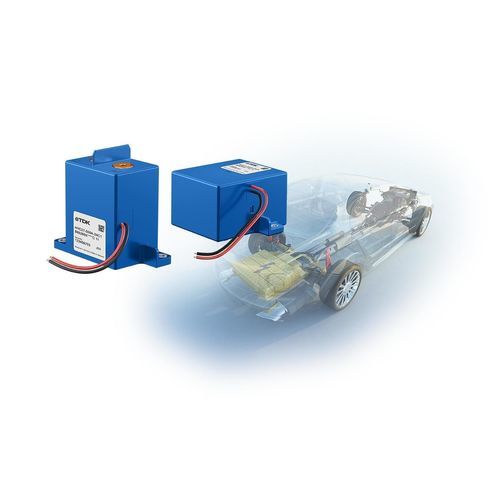

Контактор для безопасности HVC

высокая мощностьэлектромагнитныйэлектромеханический

Обзор
Серия TDK HVC (High‑Voltage Contactor) разработана для размыкания цепей постоянного тока при высоком напряжении и большом токе, в частности для разъединения литий‑ионных аккумуляторных систем. Устройства используют газонаполненную керамическую дугогасящую камеру, основанную на технологии газовых трубок, обеспечивая быстрое и воспроизводимое размыкание в промышленных, автомобильных и накопительных приложениях.

Ключевое утверждение
Газонаполненные контакторы для безопасного размыкания до 1500 V DC и 750 A DC.

Портфель продуктов (сводная таблица)
Series: HVC43 | HVC45 | HVC27 | HVC50
Ток до [A DC]: 250 | 300 | 500 | 750
Напряжение до [V DC]: 1000 | 1000 | 1000 | 1500
Конструкция: Одиночная катушка | Одиночная катушка | Одиночная или двойная катушка | Двойная катушка
Би­дирекционная конструкция: ✔ | ✔ | ✔ | ✔
Вспомогательные контакты: С механическим контактом и без | Механический контакт (в разработке) | Контакт с датчиком Холла (опция) | Механический контакт
Размеры [мм] (д x ш x в): 74.5 x 40.4 x 78.0 (без MC); 74.5 x 40.5 x 78.0 (с MC) | 74.3 x 42.5 x 86.5 | 92.5 x 44.0 x 89.0 | 107.3 x 94.2 x 141.0
Вес [г]: ~300 | ~390 | ~500 | ~1600

Принцип работы
Базовая конструкция HVC включает подвижный якорь внутри герметично запечатанной, газонаполненной керамической камеры. Якорь перемещается электромагнитом и размыкает контакт, прерывая большой ток DC. При размыкании обычно возникает дуга; газонаполненная керамическая камера и её конструкция минимизируют длительность дуги и нагрев контактов для обеспечения надёжного отключения.

Особенности

• Быстрое и точное переключение: Газонаполненная керамическая дугогасящая камера обеспечивает короткие времена гашения (тип. ~1,2 мс чистое размыкание), снижая нагрев контактов и ЭМИ по сравнению с типичными контакторами.
• Эксплуатационные преимущества: Меньший нагрев контактов, меньшая вероятность заедания, снижение ЭМИ.
• Бесконтактное обнаружение заедания — Холл: Опциональная обратная связь с датчиком Холла доступна в вариантах NC или NO; >1 млн циклов переключения; устойчива к tack‑welding; технология ProFET обеспечивает устойчивость к короткому замыканию; датчик Холла фиксирует только южный полюс индикаторного магнита и устойчив к боковым помеховым полям.
• Механическое обнаружение заедания: Механический вспомогательный контакт, связанный с основным контактом (зеркальный контакт), нормально закрыт (NC), соответствует IEC60947‑4‑1 и IEC60947‑5‑1 при применимости.
• Одна катушка против двух катушек: Одна катушка: отсутствует дополнительный ток при срабатывании; рабочая мощность ≈6 W (0,5 A @ 12 V). Две катушки: высокая энергия срабатывания ≈38 W (3,2 A @ 12 V) на 80–120 ms, низкая удерживающая мощность ≈4,2 W (0,35 A @ 12 V), горячий перезапуск <1 s; двухкатушечная конструкция увеличивает ресурс более чем на 50 % в испытаниях.
• Биполярные контакты: Биполярная конструкция позволяет подключение независимо от полярности — удобно при монтаже и для зарядки/разрядки без второго контактора.
• Надёжность и сертификаты: Разработаны для >1 млн механических циклов там, где применимо; CE (Директива по низкому напряжению 2014/35/EC); UL 60947‑4‑1 (File No: E491412); предприятия сертифицированы по ISO 9001, IATF 16949, ISO 14001; ссылаются на испытания по AEC‑Q200; допустимая работа до 1200 V DC и непрерывный ток до 750 A в зависимости от модели.

Применения (избранные)

• DC‑зарядные устройства
• Электрические и коммерческие транспортные средства
• Системы накопления энергии (ESS)
• Распределительные коробки аккумуляторов

Документация & данные о продукте
Для каждой модели HVC доступны модель‑специфичные листы данных и продуктовые документы, содержащие номинальные напряжения катушек, максимальные рабочие напряжения, номиналы непрерывного тока, тип катушки, опции вспомогательных контактов и коды заказа.

Технические характеристики

• Обозначение серии: HVC series
• Диапазон рабочих напряжений (пример): до 1000 V DC (HVC43 / HVC45 / HVC27), до 1500 V DC (HVC50)
• Непрерывный рабочий ток (пример): 250 A, 300 A, 500 A, 750 A (в зависимости от модели)
• Время гашения make/break (тип.): ~1,2 мс (чистое размыкание)
• Типы конструкции: одиночная катушка, двойная катушка (в зависимости от модели)
• Вспомогательный контакт: механические варианты, обратная связь по Холл‑сенсору (опция)
• Би‑направленное переключение: да (биполярные контакты)
• Типовые размеры (д x ш x в мм): см. таблицу портфеля выше
• Типовые веса (г): ~300 до ~1600 в зависимости от модели
• Стандарты & испытания: ссылки на IEC/UL/AEC‑Q200 при применимости
