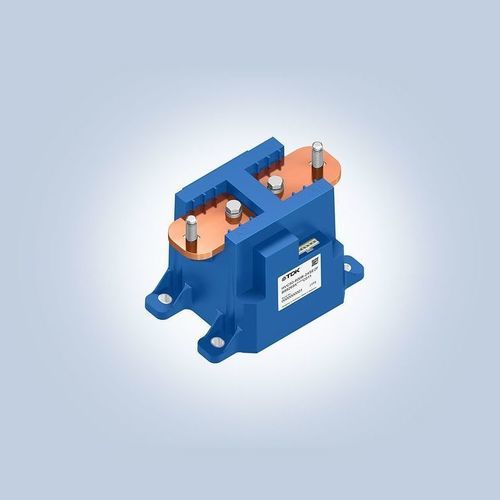

Контактор мощность HVC50 series

высокая мощностьэлектромагнитныйэлектромеханический

Обзор
TDK Corporation представляет HVC50 — высоковольтный постоянный контактор, разработанный для подключения и отключения литий‑ионных батарей до 1500 В в тракционных приложениях, системах накопления энергии (ESS) и мегаваттных системах зарядки (MCS). HVC50 обеспечивает быстрое размыкание в постоянном токе, обладает двунаправленными главными клеммами и конструктивными решениями для безопасного гашения дуги и надёжной интеграции в требовательных промышленных и автомобильных средах.

Основные области применения

• Системы тяговых аккумуляторов
• Системы накопления энергии (ESS)
• Мегаваттные системы зарядки (MCS)

Ключевые характеристики и преимущества

• Максимальное отключение: 1000 A (DC) при 1500 V (DC)
• Непрерывная работа: до 750 A (DC) при 1500 V (DC)
• Двунаправленные главные клеммы (полярность не требуется)
• Вспомогательный зеркальный контакт для обратной связи коммутирования (IEC 60947-4-1)
• Дизайн с двойной катушкой для работы от 12 V или 24 V
• Выводы катушки защищены TVS-диодом
• Соответствует RoHS

Ключевые данные
Тип | Код заказа | Напряжение катушки [V] | Непрерывный ток [A] | Временный перегруз (1 мин) [A]
HVC50-400B-12MCE2 | По запросу | 12 | 400 | 650
HVC50-400B-24MCE2 | По запросу | 24 | 400 | 650
HVC50-600B-12MCE2 | B88269X7630C011 | 12 | 600 | 1000
HVC50-600B-24MCE2 | B88269X6140C011 | 24 | 600 | 1000
HVC50-750B-12MCE2 | B88269X8020C011 | 12 | 750 | 1000
HVC50-750B-24MCE2 | B88269X7910C011 | 24 | 750 | 1000

Технические характеристики

• Номинальная способность по постоянному напряжению: до 1500 V
• Одиночное отключение: до 1500 V и до 1000 A (DC) менее чем за 30 мс
• Номинальный непрерывный ток: до 750 A (DC)
• Двунаправленные главные клеммы (полярность не требуется)
• Керамическая дугогасительная камера, газонаполненная конструкция для быстрого и безопасного гашения дуги
• Интегрированный зеркальный контакт в соответствии с IEC 60947-4-1 для обратной связи коммутирования
• Двойная катушка для работы при 12 V или 24 V
• Мощность при включении: 50 W; мощность катушки в установившемся режиме: 6 W (одну катушку можно отключить через ~200 ms для снижения установившейся мощности)
• Выводы катушки защищены TVS-диодом
• Масса: 1,7 кг
• Габариты: 97.8 x 140 x 94.2 мм
• Сертификации: CE, UKCA, UL
• Соответствует RoHS
