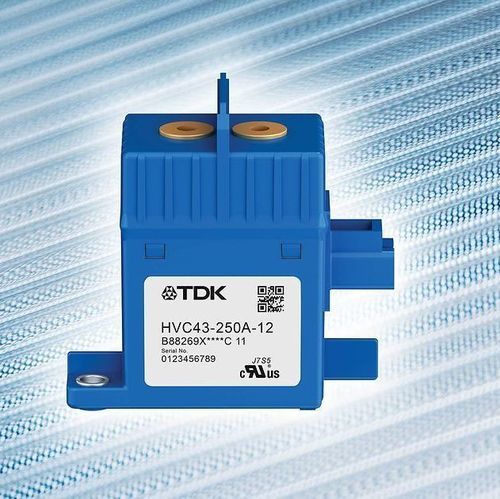

Электромеханический контактор HVC43 series

DCсильного тока2 полюса

Обзор продукта
Серия HVC43 (B88269X3**0C011) компании TDK Corporation представляет собой линейку биполярных высоковольтных DC-контакторов с непрерывными токами 150 A DC, 200 A DC и 250 A DC и рабочим напряжением до 1000 V DC. Катушки доступны на 12 V DC или 24 V DC, потребление катушки 6 W. Габариты устройства 78 x 40.4 x 74.5 мм (Д x Ш x В), вес 300 г — примерно на 30% меньше и легче по сравнению с предыдущими типами HVC200/HVC300/HVC500 (предназначенными для до 1200 V DC и 500 A DC). Каждое реле оснащено герметично запаянной керамической дугогасительной камерой, заполненной газом, для быстрой коммутации больших DC‑токов; предназначено для быстрого отключения токов литий‑ионных аккумуляторов в автомобилях, на зарядных станциях и в системах накопления энергии.

Основные области применения

• Быстрое отключение больших постоянных токов от литий‑ионных батарей в транспортных средствах
• Зарядные станции (инфраструктура электромобилей)
• Системы накопления энергии (ESS)

Ключевые характеристики

• Биполярная DC‑конструкция для надежного двунаправленного разрыва цепи
• Коммутационные возможности до 1000 V DC и 250 A DC
• Герметичная керамическая дугогасительная камера, заполненная газом, для быстрого гашения дуги
• Компактные габариты (78 x 40.4 x 74.5 мм) и небольшой вес (300 г)
• Варианты катушек: 12 V DC или 24 V DC, потребление катушки 6 W

Характеристики моделей

• HVC43-150A-12 | Непрерывный ток: 150 A DC | Напряжение катушки: 12 V DC | Код заказа: B88269X3230C011
• HVC43-150A-24 | Непрерывный ток: 150 A DC | Напряжение катушки: 24 V DC | Код заказа: B88269X3330C011
• HVC43-200A-12 | Непрерывный ток: 200 A DC | Напряжение катушки: 12 V DC | Код заказа: B88269X3220C011
• HVC43-200A-24 | Непрерывный ток: 200 A DC | Напряжение катушки: 24 V DC | Код заказа: B88269X3340C011
• HVC43-250A-12 | Непрерывный ток: 250 A DC | Напряжение катушки: 12 V DC | Код заказа: B88269X3210C011
• HVC43-250A-24 | Непрерывный ток: 250 A DC | Напряжение катушки: 24 V DC | Код заказа: B88269X3350C011

Технические характеристики

• Серия / модель: HVC43 series
• Коды заказа: B88269X3230C011, B88269X3330C011, B88269X3220C011, B88269X3340C011, B88269X3210C011, B88269X3350C011
• Диапазон непрерывного тока: 150 A DC, 200 A DC, 250 A DC
• Максимальное рабочее напряжение: до 1000 V DC
• Доступные напряжения катушки: 12 V DC, 24 V DC
• Потребление катушки: 6 W
• Конструкция: биполярный DC‑контактор
• Дугогасительная камера: герметичная, керамическая, заполненная газом
• Габариты (Д x Ш x В): 78 x 40.4 x 74.5 мм
• Вес: 300 г
• Относительный размер/вес: примерно на 30% меньше и легче, чем семейства HVC200/HVC300/HVC500
• Основные применения: разъединители аккумуляторов в автомобилях, зарядные станции, системы накопления энергии
