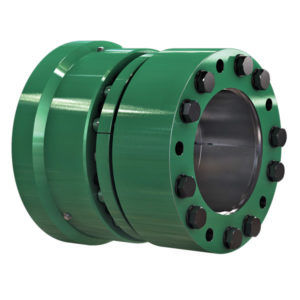

Гибкая соединительная муфта для валов WHS

с измерением моментабез зазорацилиндр

Основной функцией гидравлической муфты вала (WHS) является безопасное соединение двух концов вала без люфта с помощью фрикционного зацепления. Например, между входным и выходным валом и главным образом для передачи крутящего момента. Муфты вала состоят из соединительной втулки и двух внешних зажимных систем. Они не являются разъемными, как фланцевые соединения. Внешние зажимные системы создают соединение без люфта, прижимая соединительную втулку к концам валов. Они прилагают только необходимые усилия и сами не передают никаких сил и моментов. Соединительная втулка находится в силовом потоке, а внешние зажимные системы - нет. Монтаж выполняется путем надавливания WHS на концы валов и последующего зажима с помощью встроенной гидравлической системы. При использовании конических поверхностей уменьшается внутренний диаметр и создается радиальное давление. После завершения зажима WHS механически блокируется и гидравлическое давление сбрасывается. WHS подходит для многократных зажимных операций. Для безупречной работы и достижения достаточно высокого коэффициента трения контактные поверхности на концах валов должны быть свободны от смазки, сухие и чистые. Наши муфты для валов поставляются готовыми к монтажу. Функциональные поверхности внешних зажимных систем, а также резьба и опоры головок винтов уже смазаны с завода. Для монтажа требуется соответствующий гидравлический силовой агрегат. Преимущества WHS: - высокие передаваемые крутящие моменты и осевые силы - специфический дизайн/адаптация - простота монтажа и регулировки благодаря зазорной посадке - сравнительно низкое давление (закрытая гидравлическая система)
