Программное обеспечение моделирования TiwaP-1

для визуализациидля программированияанимации

Диалоговое программное обеспечение обеспечивает интерактивную поддержку создания, моделирования и автоматического выполнения CNC‑программ, снижая трудозатраты оператора и ускоряя проверку программ.

Обзор

• Диалоговая система для упрощённого ввода программ, моделирования и автоматического выполнения, адаптированная для станков Takisawa и совместимых систем управления.
• Разработана для уменьшения необходимости прямого ввода G‑кодов оператором и для сокращения циклов программирования и верификации.

TiwaP-1 (интерактивная система программирования)

• Полнофункциональная интерактивная среда для создания, моделирования и выполнения программ обработки без необходимости знания G‑кодов.
• Удобный метод ввода с символическими клавишами и диалоговыми экранами для генерации последовательностей обработки.

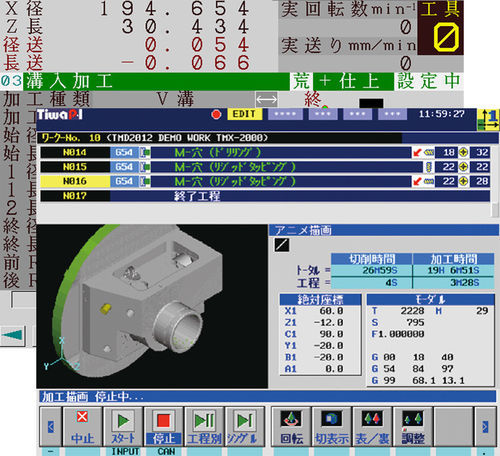

• Проверка программ с помощью 3D‑анимации результатов резания и визуализации траекторий инструмента.
• Автоматическое распознавание шпинделя и порядка операций во время работы для оптимизации управления шпинделем и возврата C‑оси в нулевое положение.

RAKU-RAKU TURN

• Вариант программного обеспечения, предлагаемый как RAKU-RAKU Expert для токарных станков серии TAC.
• Полная поддержка программирования 2‑осного точения, моделирования и автоматического выполнения программ для упрощения токарных процессов.

FANUC iCAP T (PANEL iH Pro)

• Поддерживает импорт CAD‑данных (DXF и IGES 2D/3D) в дополнение к символическому вводу.
• Поддерживает фрезерные операции, включая наклонные поверхности, а также точение, что позволяет использовать системы для комбинированной токарно‑фрезерной обработки.
• Функции автоматического определения процессов сокращают время программирования, генерируя последовательности обработки на основе CAD и диалогового ввода.

Характеристики / технические спецификации

• Бренд: Takisawa Machine Tool Co., Ltd.
• Модель: TiwaP-1
• Основные функции: интерактивный ввод программ, моделирование программ (3D‑анимация), выполнение программ / автоматическая работа.
• Поддерживаемые типы CNC: серия TAC (RAKU-RAKU Expert), общие токарные станки и контроллеры с возможностью фрезеровки через FANUC iCAP T.
• Поддерживаемые форматы CAD: DXF, IGES (2D/3D).
• Поддерживаемые виды обработки: точение (2‑оси), фрезерование, включая наклонные поверхности.
• Функции автоматизации: автоматическое распознавание управления шпинделем, автоматический возврат C‑оси в ноль, автоматическое определение процессов для сокращения времени программирования.
