Программное обеспечение моделирования iHMI

для программированиядля контролядля управления инструментальными средствами

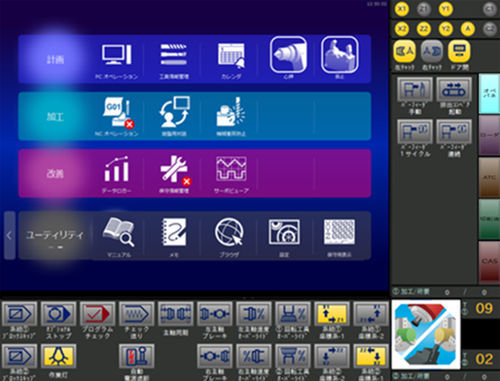

iHMI — программное обеспечение человек‑машина (HMI) от TAKISAWA, разработанное для оптимизации рабочих процессов оператора на станках, поддержки создания и редактирования программ и предоставления функций планирования, обработки и предотвращения ошибок в цехе.

Ключевые функции

• Функции предотвращения ошибок по невнимательности для снижения операторских ошибок
• iHMI Machining Program Creation Support для создания и редактирования программ
• Диалоговое программирование для токарных станков (PANEL iH Pro)
• Избежание столкновений станка (PANEL iH Pro) на основе 3D‑моделирования

Процессный цикл
Процессный цикл позволяет создавать и управлять циклами токарной и фрезерной обработки непосредственно из экрана редактирования программы, обеспечивая стандартизацию и повторяемость процессов.

Оригинальные функции TAKISAWA
В комплект входят фирменные экраны и модули TAKISAWA; интерфейс поддерживает мгновенную смену экранов через вертикальную программируемую клавишу для быстрого доступа к функциям.

Экран задней бабки
Позволяет задавать положение прижима задней бабки, силу давления и связанные параметры прямо с экрана для управления закреплением заготовки.

Экран опоры (steady rest)
Обеспечивает настройку положения опорной люнеты с дисплея для контроля опоры заготовки при токарной обработке.

Экран ATC
Отображает состояние автоматического сменщика инструмента (ATC), номера гнезд и информацию по управлению инструментами для мониторинга смены инструментов.

Избежание столкновений станка (PANEL iH Pro)
Выполняет предварительную симуляцию на основе 3D‑модели станка и позиции предварительного просмотра для обнаружения потенциальных столкновений и безопасной остановки станка; заготовки и оснастку можно задавать из стандартных форм или файлов‑моделей, таких как STL и DXF, созданных в CAD.

FANUC iCAP T (PANEL iH Pro)
Принимает CAD‑ввод (символьный ввод плюс 2D/3D DXF и форматы IGES), поддерживает фрезерование, в том числе наклонных поверхностей, а также токарную обработку, и уменьшает время программирования благодаря автоматическому определению процессов.

Технические характеристики

• Марка: TAKISAWA Machine Tool Co., Ltd.
• Продукт: программное обеспечение человек‑машина (iHMI)
• Модель / обозначение: iHMI (с поддержкой функций PANEL iH Pro)
• Функции PANEL iH Pro: диалоговое программирование для токарного станка, избегание столкновений, поддержка FANUC iCAP T
• Симуляция / проверка столкновений: симуляция 3D‑модели станка; поддержка заготовок/оснастки из STL и DXF
• Поддерживаемые форматы CAD: 2D/3D DXF, IGES; поддерживает модельные файлы типа STL и DXF
• Поддерживаемые процессы: циклы токарной и фрезерной обработки; поддержка фрезерования включая наклонные поверхности
• Функции интерфейса: вертикальная soft‑клавиша для мгновенной смены экранов; выделенные экраны для задней бабки, опоры и ATC
• Создание программ: iHMI Machining Program Creation Support; автоматическое определение процессов для сокращения времени программирования
• Качество / партнёрства: член программы "Technology Partner Program" CGTech (совместимость с Vericut)
