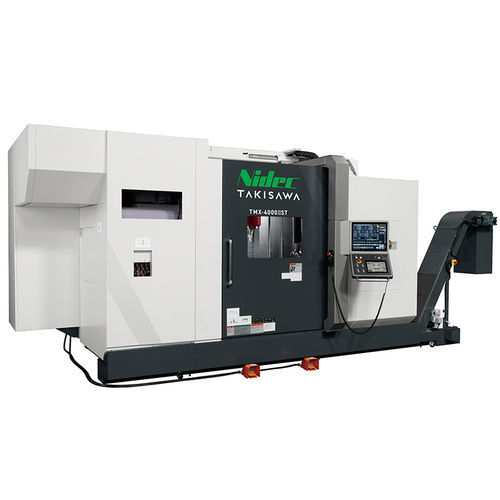

Токарно-фрезерный центр ЧПУ TMX-4000

универсальныйс турельювысокой точности

TMX‑4000 — многофункциональный токарно‑фрезерный центр, объединяющий мощную инструментальную шпиндельную группу и высокоточные левый/правый шпиндели для выполнения сложных операций за один захват (фрезерование, торцовое сверление, токарная обработка) на крупногабаритных деталях. Ходы и высокая жесткость обеспечивают способность к тяжелой резке при сохранении высокой точности индексирования и позиционирования.

Ключевые особенности

• Мультизадачная конфигурация: инструментальная шпиндель с ATC плюс левые/правые шпиндели для операций с одним зажимом.
• Вал B использует прямой привод для вращения и диафрагменный тормоз для зажима, обеспечивая высокую скорость и высокую точность (минимальная точность индексирования 0,0001°).
• Инструментальная шпиндель оснащена автоматической сменой инструмента (ATC) для гибкости обработки; скорость шпинделя до 12 000 min⁻¹.
• Разработан для тяжелой резки при сохранении точного индексирования и позиционирования.

Управление и программное обеспечение

• Панель с несколькими мониторами (стандарт 15" сенсорный; опции: 19" и выдвижной 10,4" суб‑экран) для интуитивного отображения информации и управления.
• iHMI (Human–Machine Interface): управление, ориентированное на рабочие процессы "Planning", "Machining" и "Improvement"; включает предотвращение ошибок, предотвращение столкновений, диалоговое программирование (PANEL iH Pro) и поддержку создания программ обработки.
• Takisawa TiwaP‑1 (опция): интерактивная система программирования для создания программ, 3D‑симуляции (результат резания / траектория инструмента) и оптимизированного выполнения шпинделя/C‑оси без необходимости знания G‑кода.

Связанные материалы

• Вводное видео TMX‑4000
• Talk About "TMX‑4000"
• Сверление U большого диаметра (SUS304)
• Высокопроизводительная/высокоскоростная резка (SUS304)

Технические характеристики

• Модель: TMX‑4000
• Размер патрона: 10 + 10 inch (есть варианты)
• Тип турретки: инструментальная шпиндель с ATC
• Макс. диаметр при токарной обработке: Ø500 mm
• Макс. длина обработки: 1500 mm (вариируется в зависимости от типа патрона)
• Проходной диаметр прутка (левый шпиндель): Ø80 mm (зависит от типа патрона/цилиндра)
• Диапазон поворота оси B: 230° (±115°)
• Скорость левого шпинделя: 4 000 min⁻¹
• Скорость правого шпинделя: 4 000 min⁻¹ (может отсутствовать в некоторых вариантах)
• Скорость инструментального шпинделя: 12 000 min⁻¹
• Вместимость ATC: 40 инструментов (опции: 80, 120)
• Скорости быстрого перемещения: X1: 40 m/min · Z1: 40 m/min · Y1: 40 m/min · A: 30 m/min
• Двигатель левого шпинделя (S2 30 мин / непрерывно): 26 / 22 kW
• Двигатель правого шпинделя (S2 15 мин / непрерывно): 22 / 15 kW (если применимо)
• Двигатель инструментального шпинделя (S3/S6 25%/непрерывно): Высокая мощность: 22 / 15 kW
• Высота станка: 3 160 mm
• Требуемая площадь (включая боковой конвейер стружки, пульт управления и магазин ATC): T40: 6 950 × 4 478 mm
• Масса станка: около 17 000 kg
