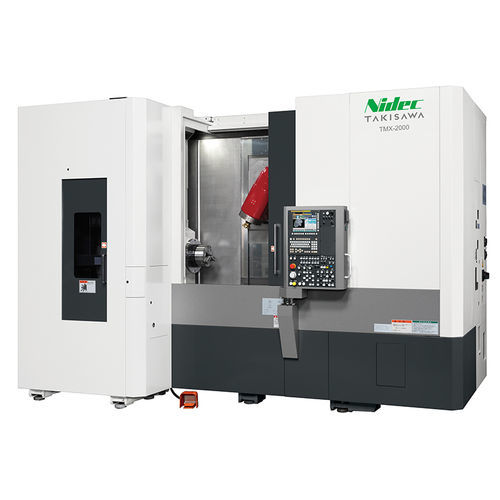

Токарно-фрезерный центр ЧПУ TMX-2000

5 осейобучениемвысокой точности

Обзор

TMX-2000 — многофункциональный ЧПУ токарно‑фрезерный комплекс с большими перемещениями осей, предназначенный для обработки более крупных и сложных заготовок за одну зажимную операцию. При фиксированной оси C и индексируемой инструментальной шпинделе (ось B) он выполняет фрезерование, торцевую обработку и токарные операции без перевалки заготовки.

Ключевые особенности

• Большие перемещения осей: X 640 mm / Y 230 mm / Z 690 mm, позволяющие выполнять фрезерование и торцевое сверление за одно зажатие при фиксированной оси C.
• Индексация инструментальной шпиндели (ось B): расширяет область обработки; высокоточная индексация ±130° с шагом 1° для объединения нескольких операций одним инструментом.
• Высокоточное точение: токарный инструмент позиционируется и фиксируется в инструментальной шпинделе с помощью прецизионной индексной муфты; поддерживаются многофункциональные инструменты для наружной обработки.
• Интегрированная интерактивная программирование (TiwaP-1): создание программ, 3D‑симуляция и выполнение без знаний G‑кода; автоматическое определение рабочей шпиндели и порядка операций.

Технические характеристики

• Правая шпиндельная бабка: Нет
• Задняя бабка (тип NC сервопривод): Стандарт (в комплекте)
• Размер патрона: 8''
• Тип турели: Инструментальная шпиндель с ATC
• Макс. диаметр токарной обработки: Ø500 mm
• Макс. длина токарной обработки: 610 mm
• Проходной диаметр прутка (левая шпиндель): Ø65 mm
• Проходной диаметр прутка (правая шпиндель): Нет
• Угол поворота B-оси: 230° (±115°)
• Скорость левой шпиндели: 5000 min⁻¹
• Скорость правой шпиндели: Нет
• Скорость инструментальной шпиндели: 12000 min⁻¹
• Вместимость магазина ATC: 40 [OP. 80]
• Скорость быстрого перемещения (м/мин): X: 40 / Z: 40 / Y: 40 / A: 20
• Двигатель левой шпиндели (кВт) (30 мин/пост.): 15 / 11
• Двигатель правой шпиндели (кВт): Нет
• Двигатель инструментальной шпиндели (кВт) (S3 25%/пост.): 11 / 7.5
• Высота машины: 2783 mm
• Требуемая площадь пола: 4150 × 2923 mm
• Масса машины: 13 700 kg

Сферы применения

• Детали, требующие комбинированной токарной и фрезерной обработки (автомобильная, гидравлическая, авиационная отрасли)
• Сложные валы, фланцы и высокоточные торцевые поверхности
• Мелкосерийное производство и прототипирование, требующие однозажимных процессов

Программное обеспечение

Встроенное ПО TiwaP-1 поддерживает создание программ, 3D‑симуляцию и автоматическое выполнение, что сокращает время наладки и упрощает ввод данных оператором.
