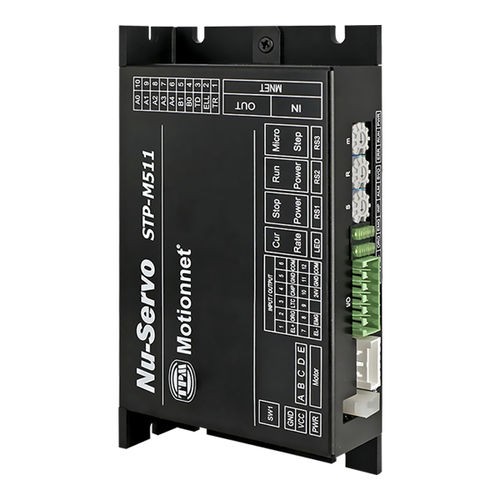

STP-M511
Особенности
● 5-фазный микрошаговый привод Motionnet®
Самая низкая вибрация и шум
высокая точность позиционирования
Регулируемый рабочий ток и стоп ток
выбираемый микрошаг
Макс. скорость передачи данных 20 Мбит/с
Простая установка с телефонным гнездом RJ45 и светодиодной диагностикой
Измерение : Д-79 x Ш-140 x В-30 мм
Мотіоппет®
Контроллер связи Контроллер движения ведомого Motionnet® ASIC
Последовательный интерфейс RS-485 с трансформаторной развязкой
Тип кабеля CAT5 UTP / STP Ethernet кабель
Защита от перенапряжения 10 кВ
Скорость передачи 2,5 Мбит/с, 5 Мбит/с, 10 Мбит/с и 20 Мбит/с
Multi Axes Drive Max. 32 комплекта / кольцо
Входной сигнал ввода/вывода PEL, MEL, ORG, LTC и EMG
Выходной сигнал ввода/вывода CMP
Позиционное регулирование Инкрементный режим / Абсолютный режим Диапазон данных: 28 бит
Режим наведения ОРГ, Z-фаза, предел Всего 13 типов
Программная библиотека движения (DLL) для Win XP / 7 / 10
Драйв
Входное напряжение 24 или 48 В пост. тока
Модель привода 5-фазный
Ток вождения 0.5~1.5A Макс / фаза
Настройка движущего тока RUN : 0~F поворотным переключателем STOP : 0~F поворотным переключателем
Микрошаговые 1, 2, 5, 10, 25, 50, 125, 250, 3, 4, 6, 12,18, 24, 36, 72 поворотным переключателем
Светодиодный дисплей EL+, EL-, ORG, EMG, INP, ALM, SVON, PWR, RUN, ERR, Текущая ставка
Текущее потребление 3,1 Вт типичное (130 мА / 24 В) без нагрузки
Температура окружающей среды при хранении: 0 ~ 50 °С: -20 ~ 70 °С
Влажность при использовании: 35 ~ 85% (без конденсации) при хранении: 10 ~ 90% (без конденсации)
Vib. сброс 0.5G
---
