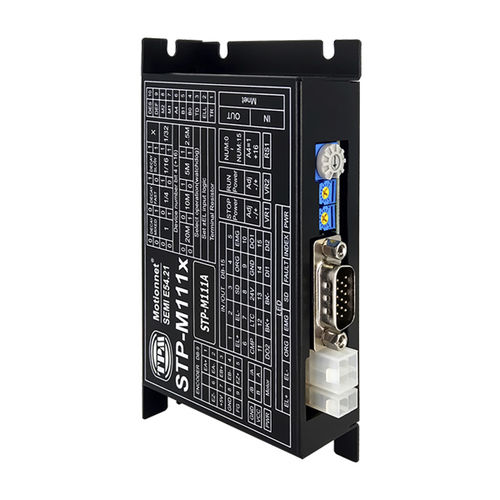

Контроллер движения 1 ось STP-M series

EthernetRS-485встроенный

Серия STP-M111A представляет собой 1-осевой модуль контроллера движения. Это сверхкомпактный и встроенный 2-фазный микрошаговый привод Motionnet® Microstep Drive с 1/32 микрошагами. Особенности Макс. скорость передачи данных 20 Мбит/с 1-осевой микрошаговый контроль ● M111A: Ток 2,0A двухполюсная токовая система привода ● 1/32 Микро-шаг обратная связь с кодировщиком Измерение: Д-68 x Ш-125 x Н-29 мм Мотіоппет® Контроллер связиМоtionnet® контроллер движений ведомого устройства ASIC Последовательный интерфейсПолудуплексный RS-485 с трансформаторной развязкой Кабель типаCAT5 Кабель UTP/STP Ethernet Защита от перенапряжения10кВ Скорость передачи 2.5 Мбит/с, 5 Мбит/с, 10 Мбит/с и 20 Мбит/с Многоосевой приводМакс. 32 комплекта/кольцо Вход инкрементного энкодера ±EA, ±EB Вход сигнала индекса энкодера±ИЭЗ Входной/выходной сигналPEL, MEL, ORG, SD и EMG Выходной сигнал ввода/выводаCMP Позиционное регулированиеИннкрементный режим / Абсолютный режим; Диапазон данных: 28 бит Режим самонаведения РАЗРЕШЕНИЕ, EZ, SD, Ограничение и всего 13 типов Библиотека SoftwareMotion Library (DLL) для Windows XP/XPe/7 Драйв Входное напряжение 18 В пост. тока до 36 В пост. тока Привод модели 2-фазного, двухполюсного тока системы привода Текущее потребление1,5 Вт типичное (60 мА/24 В пост. тока) без нагрузки Температура окружающей средыПри использовании: 0 ~ 50°C; На складе: -20 ~ 70 °С Влажность при использовании: 35 ~ 85% (без конденсации); На складе: 10 ~ 90% (без конденсации) Виброрезистор 0.5G Настройка токаВыбрано с помощью переменного резистора (от 0,2 до 2 А/фаза) Микро шаг 1, 1/4, 1/16, 1/32, выбранный с помощью 2 переключателя Светодиодный дисплей +, EL-, ORG, EMG, SD, FAULT, PWR Функции защитыПодключение к резистору токового датчика для моста A.B = 2A Интерфейс связиMotionnet® Режим распадаСмешанные, быстрые, медленные
