Цифровой модуль входа/выхода 207-ADIO-KIT
EthernetпоследовательныйEtherCAT

цифровой модуль входа/выхода
цифровой модуль входа/выхода
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип сигнала
цифровой
Шина
Ethernet, последовательный, EtherCAT
Тип
распределенный
Число входов/выходов
8 цифровых входов, 8 аналоговых входов, с 2 аналоговыми выходами, 8 цифровых выходов
Монтаж
на DIN-рейке
Другие характеристики
подчиненное устройство

Описание

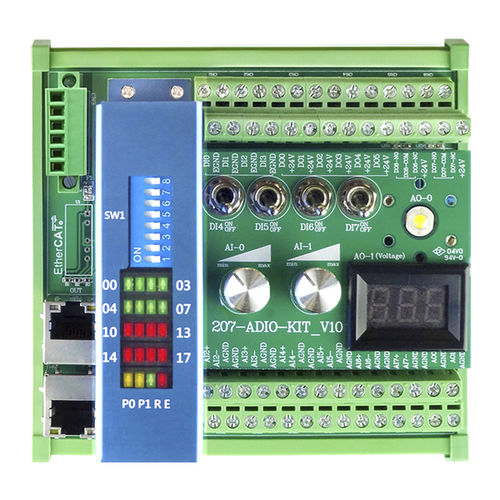

207-ADIO-KIT - это 8-канальный аналоговый вход (AI), 2-канальный аналоговый выход (AO), 8-канальный цифровой вход (DI) и 8-канальный модуль ведомого устройства (DO) со вставной клеммной колодкой. С помощью EtherCAT®-управления, он приведет к быстрому Ethernet и полнодуплексному последовательному интерфейсу. Скорость передачи до 100 Мбит/с. Цифровой ведомый может подключать различных ведомых последовательно с помощью кабеля CAT5 UTP/STP ethernet. 207-ADIO-KIT также поддерживает TwinCAT с ESI File и Object Dictionary (OD) PDO и SDO 207-АДИО-КИТ прошел сертификацию RSI-ECAT. Щелкните меня, чтобы получить отчет о тестировании английской версии. Щелкните меня для отчета о тестировании японской версии. Особенности 8 гл. Аналоговый вход / 2 гл. Аналоговый модуль ведомого устройства выхода 8 ч. Цифровой вход / 8 ч. Цифровой выходной ведомый модуль Макс. скорость передачи данных 100 Мбит/с Простая установка с телефонным гнездом RJ45 и светодиодной диагностикой Ответственность за проведение теста Al/O и Dl/O с тумблером и поворотным переключателем Монтаж на DIN-рейку (Д-122 x Ш-124 x В-104 мм) EtherCAT® Последовательный интерфейсFast Ethernet, Full-Duplex Распределенные часы 1 мс Кабель типаCAT5 Кабель UTP/STP Ethernet Защита от перенапряжения10кВ Скорость передачи 100 Мбит/с напряжение изоляции входа/выхода3750Врмс AD-преобразователь Эффективное разрешение 16 бит Время преобразования ~ 125 мкс Диапазон входного сигналаОдиночный конец: ±10/±5/±2,5/±1,25 В; Дифференциал: ±10/±5/±2,5/±1,25 В Входной ток 0~20мА Количество входов8-канальный AI DA-преобразователь Эффективное разрешение12 бит Диапазон выхода ± 10 В Режим работыДавление и шум, однозначное значение, односвязанное значение, схема Количество выходов2-канал AO управление DI/O Входные типыNPN Входной импеданс5.6KΩ/0.5W Входной ток ±5мА (макс.) Выходной типNPN открытый коллектор Транзисторы Дарлингтона

---
