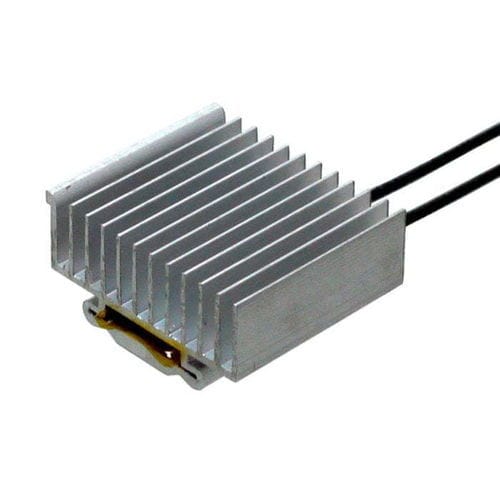

Нагревательный элемент PTC LCH series

с подачей воздухав пластинахлопастной

Обзор продукта
PTC-нагреватели Taiwan KLC (серия LCH, LCH-A ~ LCH-M) представляют собой саморегулирующиеся твердотельные нагревательные элементы, доступные в различных конструкциях, длинах и вариантах крепления/вывода проводов. Конфигурации включают экструзионные радиаторные ребра и PTC-тепловые пластины; для некоторых типов предусмотрен опциональный вентилятор для ускорения теплоотвода.

Особенности

• Саморегулирующаяся PTC-характеристика для управления температурой
• Широкий диапазон мощности (6 Вт до ~2000 Вт в зависимости от модели)
• Низкое энергопотребление в рамках требуемой задачи нагрева
• Низкий уровень шума по сравнению с нагревателями только с вентилятором (вентилятор опционален)
• Доступны в широком диапазоне напряжений (обычно AC/DC 12 В–520/600 В в зависимости от типа)
• Корпуса с алюминиевыми ребрами (AL6061 / AL6063) и опции в виде пластин
• Возможны различные варианты кабельных выводов и креплений

Новое / Многоступенчатое нагревание
Опции многоступенчатого нагрева позволяют реализовать двух- или трехступенчатые температурные установки в одном блоке и могут применяться к нескольким типам LCH (LCH-A до LCH-I). LCH-M — новая серия PTC-тепловых пластин с несколькими стандартными вариантами температуры поверхности.

Применение
Предназначены для поддержания температуры в электронике и средне-низкотемпературных задач: защита материнских плат ПК, медицинские и косметические приборы, паровые утюги, контроль влажности, защита от замерзания, очистители воздуха, устройства для оздоровления/терапии и подобные применения.

Общие технические данные

• Бренд: KLC Corporation (KLC / Taiwan King Lung Chin PTC Co., Ltd.)
• Семейство / модели: серия LCH (LCH-A ~ LCH-M)
• Диапазон мощности: 6 Вт ~ 2000 Вт (зависит от модели)
• Температура поверхности (тип.): ~60 °C до ~240 °C (в зависимости от типа)
• Напряжение: AC/DC 12 В ~ 520 В (общо); некоторые типы до 600 В; возможны кастомные напряжения
• Материал корпуса: алюминий AL6061 / AL6063 (модели с ребрами)
• Стандартный провод: 22 AWG, 210 мм (черный) при стандартной конфигурации
• Опции: многоступенчатое нагревание, версии с вентилятором, множественные выводы проводов, разъемы, монтажные пластины, трехфазные выводы

Примечания по применению

• Мощность (Вт) PTC меняется в зависимости от условий теплоотвода: при низком теплоотводе (отсутствие потока воздуха) температура поверхности может приблизиться к точке Кюри и мощность резко уменьшится; при высоком теплоотводе мощность увеличивается для поддержания регулирования.
• Указанная максимальная мощность приведена для наиболее эффективных условий теплопередачи (поверхность ~240 °C для многих типов). Фактическая передаваемая мощность зависит от материала контакта, радиатора, площади теплоотвода, температуры окружающей среды и потока воздуха (обычно 5%–80% от максимума; при непрямом нагреве воды примерно ~15%–60% от максимума).
• Доступны кастомные модели и инструментарий для специальных требований (возможны затраты на оснастку).
• Пример расчета относительной мощности при более низкой температуре поверхности: Relative Power(@120 °C) ≈ Max. Power × (120 °C – окружающая темп.) / (240 °C – окружающая темп.) — фактические значения зависят от условий применения.

Габариты и стандартные типы (выборка)
Каждый тип LCH имеет собственный профиль ребер/габариты и доступные длины. Типичные типы: LCH-A, LCH-B, LCH-C, LCH-D, LCH-E, LCH-F, LCH-G, LCH-H, LCH-I, LCH-J (пример кастомизации), LCH-K (пример кастомизации), LCH-M (PTC-тепловая пластина).

Краткая информация — типы LCH-H до LCH-M
Диапазон мощности: 6 Вт ~ 2000 Вт
Примеры габаритов: LCH-H: 39.5 × 19.5 × L мм; LCH-IA: 55 × 28 × L мм; LCH-IB: 70 × 28.5 × L мм; LCH-M (пример): 30 × 35 × L мм
Максимальная температура: типично до ~220–240 °C (в зависимости от типа)
Диапазон напряжения: AC/DC 12 В ~ 600 В (в зависимости от типа)
Внешний материал: алюминий AL6061 / AL6063
Вентилятор: опционально для LCH-I, LCH-K, LCH-M для ускорения теплообмена

Тип LCH-M — выбранные модели и стандартные длины / температурные опции
Примеры моделей: LCH-MX1024 (L=60 мм), LCH-MX2048 (L=100 мм), LCH-MX3060 (L=150 мм), LCH-MX4072 (L=200 мм). Варианты температуры поверхности (пример): 230 °C ±20 °C, 200 °C ±20 °C, 170 °C ±20 °C, 110 °C ±20 °C, 90 °C ±20 °C.

Варианты вывода проводов и конструкции

• Односторонний вывод провода (стандарт)
• Двусторонний вывод провода
• Провод с разъемом
• Провод с гнездовой клеммой и крепёжными отверстиями (указать размеры)
• PTC-элемент с индивидуальными крепёжными отверстиями или монтажной пластиной из нержавеющей стали
• Трёхфазный вывод провода (новая опция)

Примечания по кастомизации
Стандартная поставка при отсутствии уточнений: PTC-нагреватель с односторонним выводом провода без клемм. Для специфических требований возможны многочисленные механические и электрические модификации; могут потребоваться расходы на оснастку.

Технические характеристики

• Бренд: KLC Corporation
• Семейство моделей: серия LCH (LCH-A ~ LCH-M)
• Мощность: 6 Вт ~ 2000 Вт (в зависимости от модели)
• Температура поверхности: до ~240 °C (в зависимости от типа)
• Напряжение: AC/DC 12 В ~ 520/600 В (в зависимости от типа); возможны пользовательские опции
• Внешний материал (ребра): алюминий AL6061 / AL6063
• Стандартный провод: 22 AWG, 210 мм
• Ключевые опции: многоступенчатое нагревание, версии с вентилятором, множественные выводы проводов, разъемы, монтажные пластины, трёхфазные выводы
