Электрический конвектор LCH series

ACDCтрехфазовый

Обзор продукта

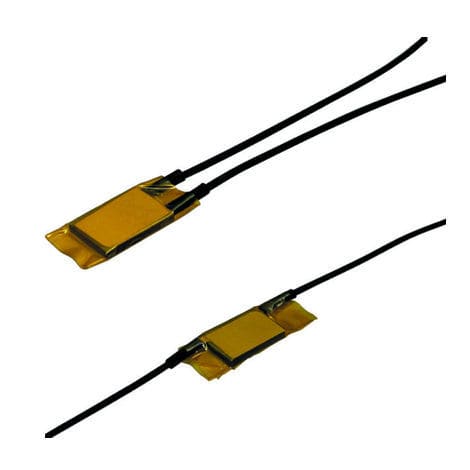

Серия LCH включает саморегулирующиеся PTC теплопроводники различных размеров и вариантов крепления. Предназначены для средне‑ и низкотемпературных применений; доступны варианты с алюминиевыми ребрами для естественной конвекции и воздушные варианты с возможностью установки вентилятора для принудительной конвекции.

Особенности

• Саморегулирующееся PTC‑поведение для автоматической подстройки мощности
• Широкий диапазон мощности: 6–2000 Вт (в зависимости от модели)
• Диапазон напряжения: AC/DC 12 В – 600 В (в зависимости от модели)
• Конструкция с алюминиевыми ребрами для конвекционных типов (AL6061 / AL6063)
• Низкий уровень шума у типов с ребрами; опциональный вентилятор для выбранных воздушных моделей
• Стандартный вывод проводов: 22 AWG, 210 мм (чёрный); возможна кастомизация проводки
• Настраиваемые размеры, профиль ребер, вывод проводов, клеммы и монтажные отверстия

Многоступенчатый нагрев
Доступна опция многоступенчатого нагрева (2 или 3 уровня) для типов LCH, позволяющая реализовать несколько температурных режимов в одном устройстве для большей гибкости управления температурой.

Применение
Типичные области применения: подогрев/защита материнских плат ПК, паровые утюги, системы контроля влажности, противообмерзительные решения, медицинские и косметические приборы, очистители воздуха, электронные нагревательные модули и другие изделия для средне‑ и низкотемпературного нагрева.

Общие спецификации

• Диапазон мощности: 6 W – ~2000 W (в зависимости от модели)
• Температура поверхности: обычно 60°C – 240°C (некоторые типы ≈220°C)
• Напряжение: AC/DC 12 V – 520 V стандарт; отдельные модели до 600 V
• Стандартный провод: 22 AWG, 210 мм
• Материал корпуса: алюминий (AL6061 / AL6063) для типов с ребрами

Примечания по применению

• Мощность и температура поверхности зависят от температуры окружающей среды, воздушного потока и условий контакта/отвода тепла.
• При низком отводу тепла (отсутствие воздушного потока) поверхность может приблизиться к температуре Кюри и мощность снизится; при высоком отводе тепла мощность возрастёт для поддержания температуры.
• Максимальная мощность в спецификациях указана для условий, близких к максимальной температуре поверхности; реальная отдаваемая мощность в приложениях варьируется примерно от ~5% до ~80% от максимума в зависимости от способа отвода тепла.
• Фактические характеристики зависят от материала контакта, радиатора, площади отвода тепла, условий окружающей среды и монтажа.
• Возможно изготовление кастомных моделей (габариты, профиль ребер, положение монтажных отверстий, вывод проводов, клеммы) по требованиям заказчика (возможны расходы на оснастку).

Габариты и варианты вывода проводов

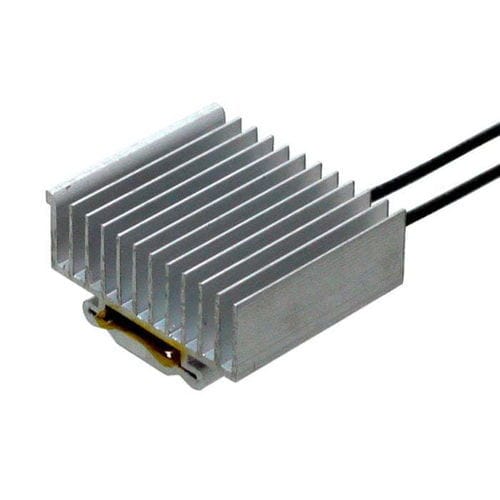

Стандартные типы LCH: LCH‑A — LCH‑M. Семейства LCH‑H — LCH‑M оснащены алюминиевыми ребрами для естественной конвекции. Варианты вывода проводов: односторонний или двусторонний вывод, провода с разъёмами или с гнездовыми клеммами, монтажная пластина из нержавеющей стали, трёхфазный вывод (новая опция). По умолчанию поставляется односторонний вывод проводов без клемм, если не указано иное.

Сводка LCH‑H ~ LCH‑M
Диапазон мощности: 6 W ~ 2000 W
Максимальная температура поверхности: ~220°C – 240°C (в зависимости от модели)
Диапазон напряжения: AC/DC 12 V ~ 600 V (в зависимости от модели)
Примеры размеров (Ш×В×Д мм): LCH‑H 39.5 × 19.5 × L; LCH‑IA 55 × 28 × L; LCH‑IB 70 × 28.5 × L; LCH‑M 30 × 35 × L
Материал корпуса: алюминий AL6061/6063
На некоторых типах (LCH‑I, LCH‑K, LCH‑M) возможна установка вентилятора для ускорения отвода тепла.

Новый тип LCH‑M (ключевые моменты)
Примеры моделей LCH‑M: LCH‑MX1024, LCH‑MX1036, LCH‑MX2024, LCH‑MX2036, LCH‑MX2048, LCH‑MX3060 и т.д. Пример номинальных длин: MX1024 L = 60 мм; MX2048 L = 100 мм; MX3060 L = 150 мм; MX4072 L = 200 мм. Опции поверхностной температуры: 230°C ±20°C, 200°C ±20°C, 170°C ±20°C, 110°C ±20°C, 90°C ±20°C.

Технические характеристики

• Семейство изделий: PTC теплопроводники (серия LCH)
• Типичный диапазон мощности: 6 W – ~2000 W
• Типичный диапазон температуры поверхности: ~60°C – 240°C
• Опции напряжения: AC/DC 12 V – 520 V стандартно; возможны более высокие/кастомные напряжения
• Вывод проводов: 22 AWG, 210 мм (стандарт)
• Корпус: алюминий для типов с ребрами
• Опции конструкции: типы A–M, профиль ребер, вывод проводов, клеммы, нержавеющая пластина, опция вентилятора, трёхфазный вывод
