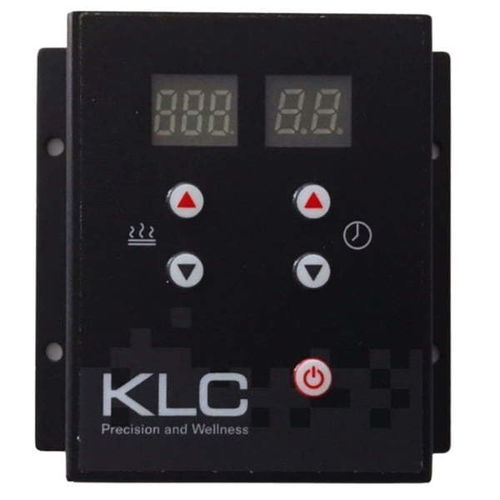

Вспомогательное устройство управления DTC series

Описание
Цифровой регулятор температуры и времени (серия DTC) от KLC — компактный фронтальный контроллер для лабораторных испытаний, отопления помещений и управления температурой технологических процессов. Совместим с нагревателями KLC: сверхтонкими гибкими нагревателями, ИК‑нагревателями дальнего действия, PTC‑воздушными нагревателями и PTC‑теплопроводниками.

Основные преимущества

• Цифровая настройка на передней панели с LED‑дисплеем
• Управление температурой и таймером с автоматическим запоминанием предыдущих настроек
• Таймер регулируется от 30 мин до непрерывной работы (отображение 99)
• Точное управление температурой ±1℃; разрешение 1℃
• Доступны версии: предварительно подключённые, с разъёмом (самоподключение) и на клеммах
• Совместимость с линейкой нагревателей KLC

Модели и типы

• МОДЕЛИ: DTC-A1045A-150 | DTC-A1045B-150 | DTC-A2085A-150 | DTC-A2085B-150 | DTC-A3B285-0204B
• ТИПЫ: AC110V предварительно подключено; AC110V разъём; AC220V предварительно подключено; AC220V разъём; AC90–250V клемма

Основные технические характеристики

• Размеры: 65 x 90 x 26 мм
• Корпус: алюминиевый внешний корпус
• Входное напряжение (серия): DC12V–24V / AC100V–120V / AC200V–240V
• Частота: 60Hz (опция 50Hz)
• Макс. ток: DC <10A; AC <4A (в зависимости от модели)
• Частота дискретизации: 100 ms
• Условия эксплуатации: -20℃ до 55℃; 0–80% RH (без конденсации/обледенения)
• Диапазон управления температурой (серия): типично 1–150℃; у некоторых моделей до 285℃
• Датчик: NTC (AC не изолирован); типичная длина провода NTC 80 см

DTC-A3B285-0204B — характеристики модели

• Входное напряжение: AC90–250V
• Частота: 50/60Hz
• Макс. ток: 4A
• Метод управления: ВКЛ/ВЫКЛ (P=0)
• Диапазон регулирования температуры: -24 до 285℃ (шаг 1℃)
• Управление временем: 1–5 (по 30 мин) / 5–99 (по 1 часу); 99 = непрерывная работа
• Частота дискретизации: 100 ms

Руководство пользователя / Примечания по эксплуатации

• ВКЛ/ВЫКЛ: нажмите один раз — включение; удерживайте 2 с — отключение. При подаче питания, но отсутствии работы, точка на индикаторе времени мигает
• Кнопки температуры: ▲ увеличивает на 1℃; ▼ уменьшает на 1℃; удерживайте для непрерывного изменения. Через 4 с дисплей показывает измеренную температуру
• Кнопки времени: ▲ / ▼ настраивают по 0,5 ч или 1 ч в зависимости от диапазона; 99 означает непрерывную работу
• Подключения: NTC PIN для датчика; входной AC PIN; выходной AC PIN для нагрузки

Примечания

• Бренд: KLC Corporation
• Области применения: лабораторное оборудование, прототипы HVAC, технологические машины и контроль температуры изделий
