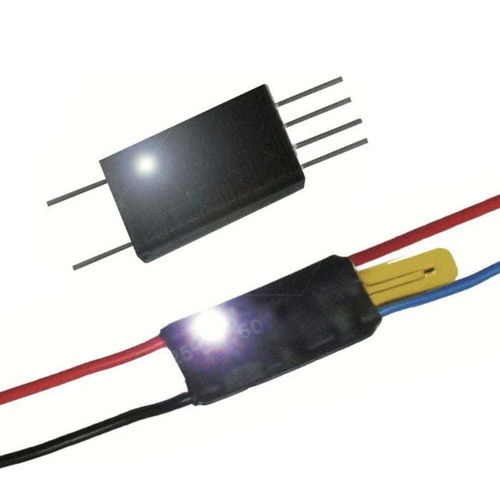

Светодиодный блок управления температурой MT series

программируемыйдля промышленностикомпактный

Обзор
Серия MT — это запатентованный компактный модуль для управления температурой и временем, позволяющий добавить функции нагрева в изделия с ограниченным пространством без переработки печатной платы. Поддерживает настраиваемые границы включения/выключения по температуре и таймеры; доступно свыше 10 000 стандартных конфигураций. Совместим с ультратонкими гибкими нагревателями и PTC-элементами с низким пусковым током.

Функции

• Компактный формат: 20 x 10 x 3 мм — для ограниченных монтажных зон
• Простая интеграция: не требует дополнительного контроллера или серьёзных изменений схемы
• Гибкое питание: DC 3,7–24 В (поддержка USB / батареи)
• Быстрая выборка: <100 ms; точность температуры ±2℃
• Режимы управления: постоянная температура, ограничение (ВКЛ/ВЫКЛ), таймер, циклический таймер
• Высокая конфигурируемость: пределы ВКЛ/ВЫКЛ, таймер 1–1440 мин, циклы 1–99; >10 000 вариантов
• Рекомендация по безопасности: при использовании внешнего адаптера рекомендуется конденсатор 100–220 µF

Различия моделей и функций
Модель | Функция | Диапазон температур (℃) | Диапазон таймера (мин) | Циклический таймер
MT | Управление постоянной температурой | -30℃ ~ 120℃ (возможно до 180℃) | – | –
MTT | Постоянная температура + Таймер | -30℃ ~ 120℃ (возможно до 180℃) | 1 ~ 1440 (24ч) | –
MTR | Управление по пределу температуры | -30℃ ~ 120℃ (возможно до 180℃) | – | –
MTTR | Предел температуры + Таймер | -30℃ ~ 120℃ (возможно до 180℃) | 1 ~ 1440 (24ч) | –
MTC | Постоянная температура + Цикл | -30℃ ~ 120℃ (возможно до 180℃) | – | 1 ~ 99 (настраиваемый непрерывный цикл)
MTTC | Постоянная температура + Цикл + Таймер | -30℃ ~ 120℃ (возможно до 180℃) | 1 ~ 1440 (24ч) | 1 ~ 99 (настраиваемый непрерывный цикл)

Стандартные характеристики серии MT

• Габариты (Д×Ш×В): 20 x 10 x 3 мм
• Входное напряжение: DC 3,7–24 В
• Частота сети: 50/60 Гц
• Макс. выходной ток: ≤4 А (10 А кратковременно ≤30 с)
• Время выборки: <100 ms
• Точность температуры: ±2℃
• Влажность: 0–80% RH (без конденсации)
• Диапазон управления: -30℃ до 120℃ (опция до 180℃)
• Рабочая температура устройства: -40℃ до 80℃
• Дисплей/настройки: LED
• Варианты NTC: 0 / 25 / 50 мм

Примеры моделей MT — фиксированные температуры
Примеры:
MT-30XXXX = -30℃
MT000XXXX = 0℃
MT010XXXX = 10℃
MT025XXXX = 25℃
MT050XXXX = 50℃
MT120XXXX = 120℃
MT180XXXX = 180℃ (специальная модель)

Примечания по моделям

• Стандартные модели имеют сокращенные сроки поставки; специальные модели до 180℃ доступны по запросу.
• Максимальный ток зависит от типа (например, ~2,5 А тип A; 4 А тип D). Доп. характеристики по запросу.
• Детальные настройки: шаги 1℃ и 1 минуту, до 24 часов или непрерывные циклы.

Области применения

• Промышленные изделия, требующие интегрированного управления температурой и временем при ограниченном пространстве
• Примеры: медицинские нагревательные модули, носимые обогреватели, нагрев оптики/камер, контроль окружающей температуры с PTC, интеграция с ультратонкими нагревательными пленками

Техническое резюме

• Семейство: MT / MTT / MTR / MTTR / MTC / MTTC
• Режимы: постоянная температура, ограничение, таймер, циклический, комбинированный
• Таймер: непрерывно или 1–1440 мин; циклы 1–99
• Питание: DC 3,7–24 В; рекомендуется конденсатор 100–220 µF при внешнем адаптере
