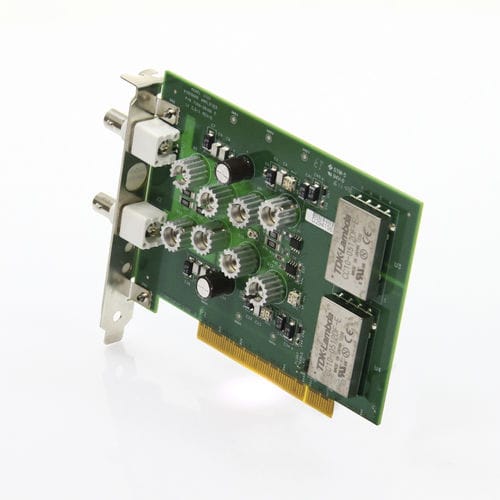

Усилитель сигнала 3322

мощностиплата PCIширокополосный

Модель 3322 представляет собой однослотовый усилитель мощности формата 3U на базе PCI, предназначенный для усиления сигналов. Обеспечивая непревзойденную чистоту сигнала, модель 3322 усиливает сигналы в диапазоне от постоянного тока до частот свыше 20 МГц. Устройство имеет фиксированный коэффициент усиления x10, однако доступны модели с настраиваемым коэффициентом усиления без ухудшения чистоты сигнала или рабочих характеристик. PXI-плата одинарной ширины Низкий уровень искажений Настраиваемые параметры: коэффициент усиления, входное сопротивление, выходное сопротивление, полярность выхода, заземление сигнала Особенности Решение типичных проблем Распространенной проблемой оборудования PXI является невозможность формирования высоких напряжений из-за низких напряжений на шинах питания. Например, генераторы сигналов или аналогичные устройства-источники сигналов получают питание от шин 12 В. В результате они не могут генерировать сигналы с амплитудой выше 10 Вp-p на нагрузке 50 Ом. Модель 3222 решает эту проблему за счёт использования преобразователей постоянного тока в постоянный ток (DC/DC) для повышения напряжений на шинах, что в сочетании со специальными компонентами и уникальной конструкцией позволяет усиливать входные сигналы до 40 Вp-p на высоком импедансе или до 20 Вp-p на 50 Ом. Обеспечивает подачу полного номинального тока на другие устройства Усилитель мощности потребляет ток только с шины +5 В, оставляя другие шины источника питания свободными для подачи полного номинального тока на другие устройства. Уровень заземления Модель 3322 может поставляться с входными и выходными разъемами, изолированными от заземления корпуса, что позволяет усилителю «плавать» относительно уровня заземления корпуса в диапазоне до 250 В постоянного тока. Единственное ограничение заключается в том, что заземления входа и выхода должны быть подключены к одному и тому же уровню заземления.
